采用I系列负载传感器的光控路灯
[09-14 01:13:40] 来源:http://www.88dzw.com 电子制作 阅读:8776次
文章摘要:该装置的电路工作原理见图12。白天当有较强的光线照射在光敏电阻RG上时,RG的内阻很小,相当于LSE的①、②脚间串通,此时LSE的④脚输出高电平,三极管VT截止,继电器J释放,路灯H无电源熄灭。一旦夜幕降临,外界的光线很弱,RG的内阻上升,相当于LSE的①、②脚阻断,故LSE的④脚变为高电平,三极管VT导通,J励磁吸合,常开触点j1-1、j1-2闭合,照明灯H获得电源而点亮。
采用I系列负载传感器的光控路灯,标签:电子小制作,http://www.88dzw.com

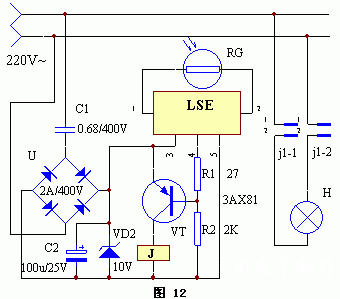

该装置的电路工作原理见图12。白天当有较强的光线照射在光敏电阻RG上时,RG的内阻很小,相当于LSE的①、②脚间串通,此时LSE的④脚输出高电平,三极管VT截止,继电器J释放,路灯H无电源熄灭。一旦夜幕降临,外界的光线很弱,RG的内阻上升,相当于LSE的①、②脚阻断,故LSE的④脚变为高电平,三极管VT导通,J励磁吸合,常开触点j1-1、j1-2闭合,照明灯H获得电源而点亮。
