　　LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM117/LM317 内置有过载保护、安全区保护等多种保护电路。通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。LM117/LM317能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介
　　可调整输出电压低到1.2V。保证1.5A 输出电流。典型线性调整率0.01%。典型负载调整率0.1%。80dB 纹波抑制比。输出短路保护。过流、过热保护。调整管安全工作区保护。标准三端晶体管封装。
电压范围
　　LM117/LM317 1.25V 至 37V 连续可调。

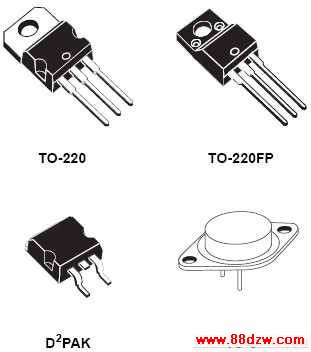

　　其封装形式如下：

绝对最大额定值


符号 参数 值 单位 VI-O 输入－输出电压差 40 V IO 输出电流 内部限制   Top 工作结温 LM117 -55到150 ℃ LM217 -25到150 LM317 0到125 Ptot 功耗 内部限制   Tstg 储存温度 -65到150 ℃

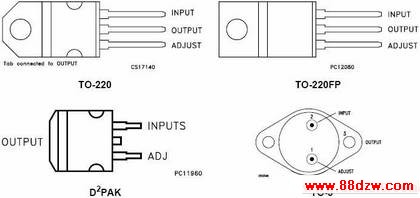

引脚图（顶视）

　　注：输入至少要比输出高2V，否则不能调压。输入电要最高不能超过40V吧。输出电流最好不超过1A。 输入12V的话，输出最高就是10V左右。由于它内部还是线性稳压，因此功耗比较大。当输入输入电压差比较大且输出电流也比较大时，注意317的功耗不要过大。一般加散热片后功耗也不超过20W。因此压差大时建议分档调压。

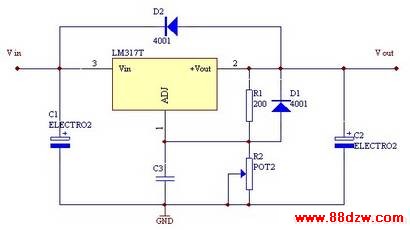

应用电路
