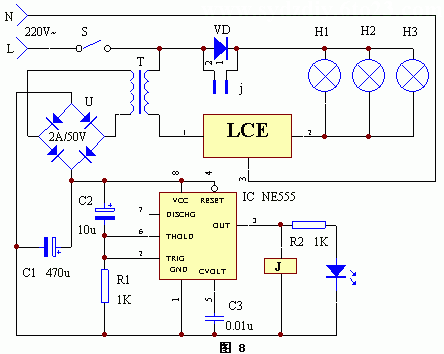

该装置的应用电路工作原理见图8。电灯H1-H3刚合电源的瞬间,一般有较大的冲击电流,这是因为灯泡灯丝的冷态时电阻较小的缘故。如果预先用较低的电压预热,然后再加上全压,则灯泡的使用寿命会大大延长。用LCE模块构成的路灯延寿控制器具有结构简单,不存在空耗抢救等特点。合上电源开关S时,由于二极管VD的串入,使得照明灯H1、H2、H3两端的电压仅有99V左右,此时以低压对H1-H3的灯丝进行预热。延时电路由变压器T变压、U整流、C1滤波后供给,此时集成电路IC NE555的②、⑥脚呈高电平,故IC的③脚仍为低电平,继电器J处于释放状态。随着时间的推移,电源通过R1向C2缓慢充电,使得C2两端的电位差越来越大,即IC的②、⑥脚电位越来越低。当IC的②、⑥脚电压低于1/3电源电压时,IC立即触发置位,此时IC的③脚由原来的低电平跳变为高电平,继电器J励磁吸合,其触点j闭合,使得二极管VD被短接,照明灯H1-H3全压工作。
延时时间由C2、R1的数值确定。由于VD的串入,T的次级电压有所下降,选用时应注意T次级的电压值。VD被短接后,T的次级电压也会随之升高,好在IC NE555的应用电压范围较宽(5-15V),因此完全可以适应这种变化。
后记:

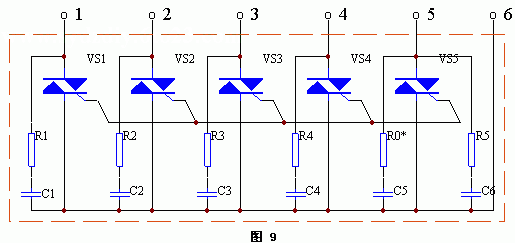

以上仅举了几种应用电路实例,各位可以根据这些电路的设计思想开发出更好更多的应用电路来。按照该LCE模块的内部电路结构原理,我们还可以制造出具有两个以上从动负载输出端的模块来(图9),以适应更加广泛应用的需要。
