编码解码芯片PT2262/PT2272芯片原理简介

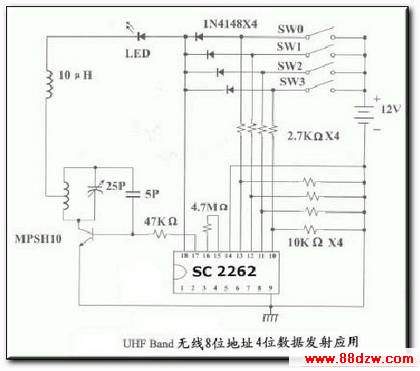

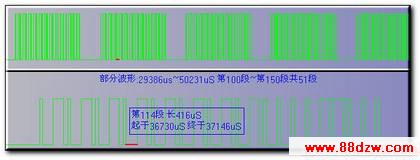

　　PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。 编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
PT2262特点
　　1、CMOS工艺制造，低功耗
　　2、外部元器件少
　　3、RC振荡电阻
　　4、工作电压范围宽：2.6-15v
　　5、数据最多可达6位
　　6、地址码最多可达531441种
应用范围
　　1、车辆防盗系统
　　2、家庭防盗系统
　　3、遥 控 玩 具
　　4、其他电器遥控

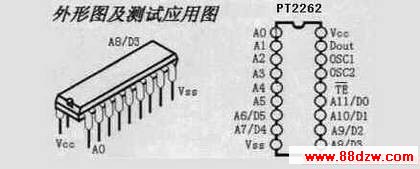

引 脚 图

管脚说明

名　称 管　脚 说　　明 A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空) D0-D5 7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下拉 Vcc 18 电源正端（＋） Vss 9 电源负端（－） TE 14 编码启动端，用于多数据的编码发射，低电平有效； OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率； OSC2 15 振荡电阻振荡器输出端； Dout 17 编码输出端（正常时为低电平）

　　在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。
　

解码电路PT2272引脚图
