三极管代替MAX232电路
[09-14 01:16:01] 来源:http://www.88dzw.com 电子制作 阅读:8448次
文章摘要: 可能会有机友问,为什么要用三极管代MAX232集成电路制作6688的数据线,其实是酱紫滴....听我慢慢道来...我路过柳州时,还没到上车时间,就在二手手机市场到处看看,没想到会发现心爱的小8,配件只有原装540MA电池和原装32M卡,外壳有点旧,硬件20软件10。外壳应该没有开过。试过功能正常,MMC卡也是好的。最后杀价180米拿下。然后回到贵港....没想到贵港买不到数据线。晕,没有数据线怎么升级?小8不升级还有什么意思....上网找来小8数据线的电路图。打算自己制作一条数据线。马上跑去电子市场买零件,可是却找不到MAX232这个集成块....晕~~凭着自己玩电络铁也有N
三极管代替MAX232电路,标签:电子小制作,http://www.88dzw.com可能会有机友问,为什么要用三极管代MAX232集成电路制作6688的数据线,其实是酱紫滴....听我慢慢道来...
我路过柳州时,还没到上车时间,就在二手手机市场到处看看,没想到会发现心爱的小8,配件只有原装540MA电池和原装32M卡,外壳有点旧,硬件20软件10。外壳应该没有开过。试过功能正常,MMC卡也是好的。最后杀价180米拿下。然后回到贵港....没想到贵港买不到数据线。晕,没有数据线怎么升级?小8不升级还有什么意思....上网找来小8数据线的电路图。打算自己制作一条数据线。马上跑去电子市场买零件,可是却找不到MAX232这个集成块....晕~~
凭着自己玩电络铁也有N年之久了,怎么说也不能放弃。再次上网查MAX232的内部电路,终于明白它的工作原理,于是用两个三极管代MAX232,完成了数据线的制作。制作成本比用MAX232还低....
好了,现在给出MAX232的内部电路和我用三极管做的6688数据线电路图,给一些和我一样在边远山区买不到数据线,又买不到MAX232的机油参考~

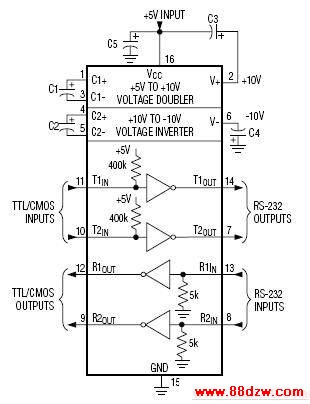

上面这张就是MAX232的内部电路图

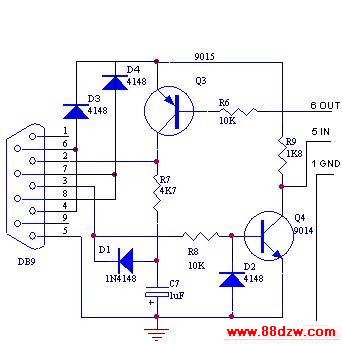

下面是我制作的用三极管代MAX232的6688数据线电路图,C7电容产生负压:
