不用电池的双音门铃
[09-14 01:16:07] 来源:http://www.88dzw.com 电子制作 阅读:8582次
文章摘要:随着电话机的普及率越来越高,拥有住宅电话的家庭也越来越多,但大多数住宅电话使用率很低,利用电话入户馈线提供的48V(60V)直流馈电作电子门铃的工作能源是经济实用的。现介绍一款不用电池的双音门铃电路。电路原理如图所示,不难看出,图中电路是常规的电话机振铃电路的变型。a、b分别是电话机入户线的正、负两端。AN为常开型门铃按钮,在电话机候机时,按下AN,程控交换机提供的48V(或60V)电压,直流馈电经VD1、R1对电容C1充电,当C1端电压Vc达到IC1的起控电压时,IC1起振送出双音电子铃流使蜂鸣器B发声,告知主人有客来访。而当电话机正在使用时,则图中a、b之间的电压较低达不到IC1的起控电压

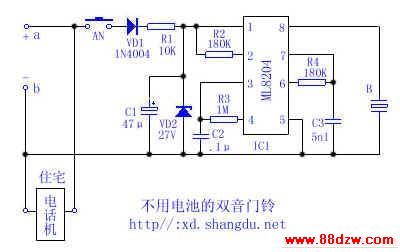

不用电池的双音门铃,标签:电子小制作,http://www.88dzw.com 随着电话机的普及率越来越高,拥有住宅电话的家庭也越来越多,但大多数住宅电话使用率很低,利用电话入户馈线提供的48V(60V)直流馈电作电子门铃的工作能源是经济实用的。现介绍一款不用电池的双音门铃电路。电路原理如图所示,不难看出,图中电路是常规的电话机振铃电路的变型。a、b分别是电话机入户线的正、负两端。AN为常开型门铃按钮,在电话机候机时,按下AN,程控交换机提供的48V(或60V)电压,直流馈电经VD1、R1对电容C1充电,当C1端电压Vc达到IC1的起控电压时,IC1起振送出双音电子铃流使蜂鸣器B发声,告知主人有客来访。而当电话机正在使用时,则图中a、b之间的电压较低达不到IC1的起控电压,此时,即使按下AN门铃按钮也不工作,这是因为由于R1取值较大,远大于电话机的阻抗。故AN按下时对电话机的正常通话无影响。也对程控交换机无不良影响,仅在使用门铃时对其间打入的电话遇忙。
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
