感应式台灯触摸开关
[09-14 01:17:48] 来源:http://www.88dzw.com 电子制作 阅读:8419次

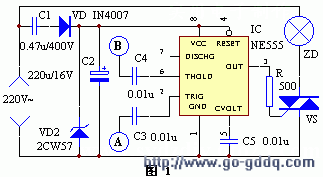

文章摘要:如果给你家里的台灯加装一个感应式触摸开关,在使用时不仅能给你带来乐趣,还能使你在使用时更加方便。工作原理该装置电路见图1(点此下载原理图)。当人手碰一下金属触片A,人体上的杂波信号便通过C3加到时基电路的②脚,②脚被触发,整个触发器翻转,③脚输出高电平,输出经限流电阻R加到可控硅控制极,可控硅VS导通,ZD点亮。需要关灯时,用手碰一下金属片B,感应信号经C4加到时基电路的⑥脚,⑥脚被触发,③脚输出低电平,可控硅失去触发电流而截止,电灯熄灭。电路中的C3、C4是耦合电容,又能防止因个别元件的破坏而造成的麻电现象。电路中的C1、C1、VD、VDW组成6V直流供电电源。元器件选择与制作 元器件清单见
感应式台灯触摸开关,标签:电子小制作,http://www.88dzw.com如果给你家里的台灯加装一个感应式触摸开关,在使用时不仅能给你带来乐趣,还能使你在使用时更加方便。
工作原理
该装置电路见图1(点此下载原理图)。当人手碰一下金属触片A,人体上的杂波信号便通过C3加到时基电路的②脚,②脚被触发,整个触发器翻转,③脚输出高电平,输出经限流电阻R加到可控硅控制极,可控硅VS导通,ZD点亮。
需要关灯时,用手碰一下金属片B,感应信号经C4加到时基电路的⑥脚,⑥脚被触发,③脚输出低电平,可控硅失去触发电流而截止,电灯熄灭。电路中的C3、C4是耦合电容,又能防止因个别元件的破坏而造成的麻电现象。电路中的C1、C1、VD、VDW组成6V直流供电电源。
元器件选择与制作
元器件清单见下表。
本电路因体积较小,可以装在一个盒子内,电路不用调试,一般一次就能成功。
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
