用TDA2030制作的有源功放电路

文章摘要：TDA2030是德律风根生产的音频功放集成电路，采用V型5 脚单列直插式塑料封装结构，它外接元件非常少，价格实惠，输出功率大，Po=18W（RL=4Ω）。电源电压为±6～±18V。输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。内含各种保护电路，因此工作安全可靠。主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。是许多电脑有源音箱所采用的HI-FI功放集成块。其接法分单电源和双电源两种： 1.单电源接法 2.双电源接法

用TDA2030制作的有源功放电路,标签：电子小制作,http://www.88dzw.com

　　TDA2030是德律风根生产的音频功放集成电路，采用V型5 脚单列直插式塑料封装结构，它外接元件非常少，价格实惠，输出功率大，Po=18W（RL=4Ω）。电源电压为±6～±18V。输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。内含各种保护电路，因此工作安全可靠。主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。是许多电脑有源音箱所采用的HI-FI功放集成块。其接法分单电源和双电源两种：

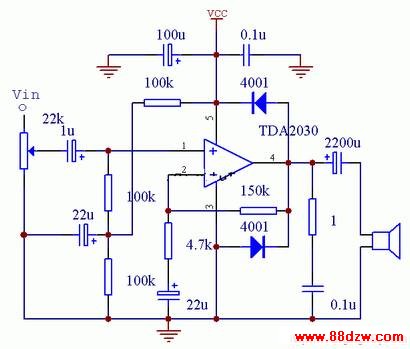

    1.单电源接法

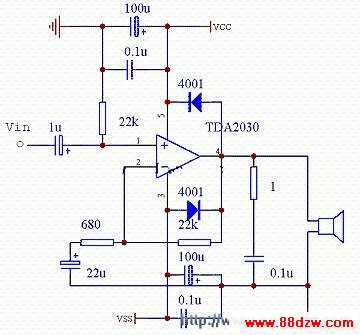

   2.双电源接法
