如何给扩音机加装软启动电路
[09-14 01:18:10] 来源:http://www.88dzw.com 电子制作 阅读:8378次
文章摘要: 人们往往希望在合上开关时扩音机的放声器不要立即出现,应该慢慢增大到正常值.对扩音机加装软启动电路可以实现这一功能.图2-22是一应用实例.在此例中,利用电容电压的缓慢上升使前置放大级的工作电压慢慢增大,从而实现了扩音机的缓慢启动 此电路可与常见的OTL电路配用。将原OTL电路中的前置放大级的电源供给线切断,把下图电路插入其中,VA接24伏电源正端,VB给前置放大级供电。接通电源,电源经电阻R向电容C充电,则电容C的电压VC缓慢上升,如图所示,

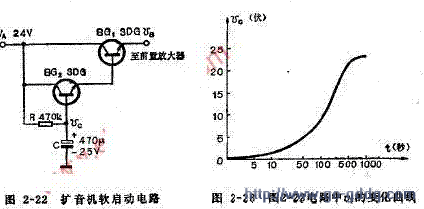

如何给扩音机加装软启动电路,标签:电子小制作,http://www.88dzw.com人们往往希望在合上开关时扩音机的放声器不要立即出现,应该慢慢增大到正常值.对扩音机加装软启动电路可以实现这一功能.图2-22是一应用实例.在此例中,利用电容电压的缓慢上升使前置放大级的工作电压慢慢增大,从而实现了扩音机的缓慢启动
此电路可与常见的OTL电路配用。将原OTL电路中的前置放大级的电源供给线切断,把下图电路插入其中,VA接24伏电源正端,VB给前置放大级供电。接通电源,电源经电阻R向电容C充电,则电容C的电压VC缓慢上升,如图所示,
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
