胆管845阻流圈耦合功率放大器,标签：电子小制作,http://www.88dzw.com

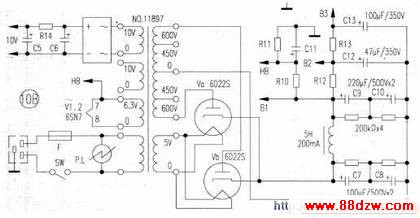

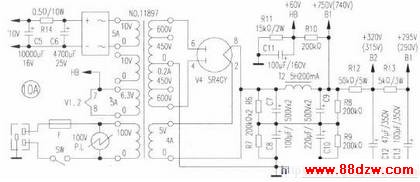

　　图10B是采用电视机阻尼管6D22S×2作全波整流（可用国产6218、6219等代用），可靠性较高，但组成双声道输出最大整流电流嫌不足，而且此类阻尼管反峰耐压虽高但峰值电流不足，采用50μF电容作输入滤波是不当的，而将C7、C8改用2～4μF耐压1kV的油浸电容比较可靠。

　　如有可能可采用AC650V×2的变压器，用阻流圈作输入滤波器，省去C7、C8，将C9、C10改用4μF/1kV油浸电容，使输出电压升高到750V+80V=830V。输出变压器采用初级阻抗3.4kΩ，则最大输出功率还有提高的余地，频响、阻尼特性也会大幅改善。
