   845在A类单端中输出功率最大，特性和西电的WE211相近，RCA公司生产的845（国产同型管与之相近），其音频A类应用数据如下（据RCA发表资料，也适用于国产845）：灯丝电压10V（AC/DC均可）灯丝电流3.25A；内阻1.7kΩ；跨导3.1mA/V；放大系数5.3：根据阳极电压不同有4种标准工作状态（见附表）。

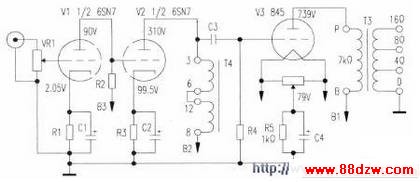

　　845的运用是高阳极电压大功率输出，只有750V以上的阳极电压才能使其特性曲线有足够的线性区，RCA公司提供的栅负压值为标准的A类状态。845的应用有两个难点需认真对待，其一是95Vp—p的驱动信号，本例中用普通小功率中μ管6SN7作阻流圈耦合，电路如图所示。

    采用740V阳极供电电压，由灯丝电路中1kΩ电阻提供静态79V的栅负压，阳极电流79mA，非线性失真小于4%时输出功率为10W，最大输出可接近20W。

　　为了得到10W的输出功率，最大驱动信号峰值应有近80Vp－D，如果选用RC耦合，采用6SN7是难以实现的，即使采用400V极限值供电，且6SN7内部两个三极管并联输出52Vp－p，非线性失真已达5%以上，因此该机选择成品阻流圈作LCR耦合。阻流圈为日本产TC－160－15W，其结构为两组线圈，以便于串联和并联改变应用参数。两组线圈串联电感量：无直流激励电流时为70H，激磁电流15mA为160H。两组线圈并联电感量：无直流激励电流时为43H，激磁电流30mA时为40H。频率特性：当前级驱动管Ri=5kΩ，Ia=15mA，下级栅极电阻为100kΩ时，为12Hz～80kHz－1dB。

　　最大感应电压：两组串联，频率20Hz时可达200VrmS。绕组直流电阻：2×580Ω。

　　前级放大器由6SN7组成两级直耦放大，阻流圈耦合即使6SN7阳极有效电压只有210V（310V－99.5V）也有足够的动态范围，两级电压放大总增益约200倍，当输入端信号峰值为0.4Vp－p时即可达到额定输出功率。三级放大器均采用三极管，所以无加入负反馈的必要。此电路中需注意的是，845的栅极电阻R4切勿超过100kΩ。如果阳极电压采用1000V，最好选择47kΩ，以免损伤845。

　　耦合电容C3可以选用高质量CBB电容，容量为2.2μF。但需注意，切不可增大R4的阻值。

　　845极限参数中规定，当采用自给栅负压时，栅极电阻最大不超过100kΩ，固定栅负压时不超过50kΩ，以防止栅极产生正电压使电子管功耗过大而损坏。

　　其二是极高的阳极供电电压，如果采用自给栅负压方式，则阳极供电电压实际应为阳极电压和灯丝对地电压之和，如本例则需830V的供电，目前双二极整流电子管尚无可用型号，另外耐压大于600V的滤波电容器也难以寻找。

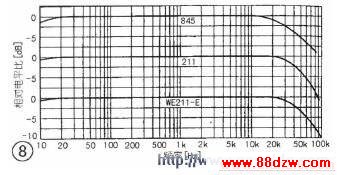

　　上述两难题在该机中都顺利解决，只用1只6SN7采用阻流圈耦合，使驱动电压达到近100Vp－p。其输入/输出特性如图7所示，输出和THD的关系见图8，整机频响如图9所示。为了解决供电的难题，给出了图10A、B两种供电电路。图10A是采用5R4GY作全波整流π式滤波，输出最高750V的供电电压，此整流电路有以下不足：一是AC600V整流电压已属5R4GY的最高整流电压，为了得到较高的直流输出电压，采用π式滤波，且输入电容器已达50μF，5R4GY处于超限工作，开机时内部打火，寿命极短。二是5R4GY和500V耐压的C7～C10均为稀有元件，国内极少。
