四灯电子管发射机电路的制作
[09-14 01:19:31] 来源:http://www.88dzw.com 电子制作 阅读:8721次
文章摘要: 本机线路简单,工作稳定,性能良好,所需元件均可由市场购置,在一九九二年绥化地区自制教具展览会上得到广大教师好评。本机可作为课堂教学演示之用,也可播送唱片或近距离通讯,它具有较小的失真和较好的频率响应特性。 本机包括音频放大和振荡和两大部分,音频放大由电压放和功率放大组成,分别由双三极管6N2和束射四极管6P1担任,振荡部分也由6P1担任。音频信号由电子管G1(6N2)的栅极输入,经两次放大后送给功率放大级G2(6P1)送出的信号强弱可由470K电位器控制,放大后的音频信号与高频振荡信号在振荡级电子管G3(6P1)的屏极混合,使高频振荡电流载上要传递的音频信号经天线
四灯电子管发射机电路的制作,标签:电子小制作,http://www.88dzw.com 本机线路简单,工作稳定,性能良好,所需元件均可由市场购置,在一九九二年绥化地区自制教具展览会上得到广大教师好评。
本机可作为课堂教学演示之用,也可播送唱片或近距离通讯,它具有较小的失真和较好的频率响应特性。

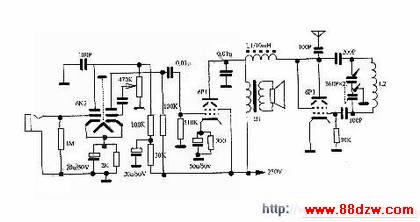

本机包括音频放大和振荡和两大部分,音频放大由电压放和功率放大组成,分别由双三极管6N2和束射四极管6P1担任,振荡部分也由6P1担任。
音频信号由电子管G1(6N2)的栅极输入,经两次放大后送给功率放大级G2(6P1)送出的信号强弱可由470K电位器控制,放大后的音频信号与高频振荡信号在振荡级电子管G3(6P1)的屏极混合,使高频振荡电流载上要传递的音频信号经天线发射出去。如果不需要监听,可把场声器Y换下,在B1次级接一只3.5欧的电阻。
电源供给采用交流五灯收音机的电源变压器,由电子管6Z4整流,经滤波后得到稳定的直流。
本机所用变压器B1是配合6P1管的输出变压器,次级阻抗为3.5欧,L1是电感量为10mH的扼流圈,L2可采用普通超外差式收音机中波振荡线圈。
本机输出功率2~3W
发射频率550千赫~1600千赫
消耗功率40W
发射距离1公里
