直流电机双向调速驱动电路

文章摘要：对于PWM调速的直流电机驱动电路，主要考虑以下性能指标：1、输出电流和电压范围。它决定着电路能驱动多大功率的电机； 2、效率。高的效率不仅意味着节省电源，也会减少驱动电路的发热。要提高电路的效率，可以从保证功率器件的开关工作状态和防止共态导通（H桥电路可能出现的一个问题，即两个功率器件同时导通使电源短路）入手； 3、对控制输入端的影响。功率电路对其输入端应有良好的信号隔离，防止有高电压大电流进入主控电路，这可以用高的输入阻抗或者光电耦合器实现隔离； 4、对电源的影响。共态导通可以引起电源电压的瞬间下降造成高频电源污染，大电流可能导致地线电位浮动； 5、可靠性。电机驱动电

直流电机双向调速驱动电路,标签：电子小制作,http://www.88dzw.com

对于PWM调速的直流电机驱动电路，主要考虑以下性能指标：

　　1、输出电流和电压范围。它决定着电路能驱动多大功率的电机；
    2、效率。高的效率不仅意味着节省电源，也会减少驱动电路的发热。要提高电路的效率，可以从保证功率器件的开关工作状态和防止共态导通（H桥电路可能出现的一个问题，即两个功率器件同时导通使电源短路）入手；
    3、对控制输入端的影响。功率电路对其输入端应有良好的信号隔离，防止有高电压大电流进入主控电路，这可以用高的输入阻抗或者光电耦合器实现隔离；

    4、对电源的影响。共态导通可以引起电源电压的瞬间下降造成高频电源污染，大电流可能导致地线电位浮动；
    5、可靠性。电机驱动电路应该尽可能做到：无论加上何种控制信号，何种无源负载，电路都是安全的。

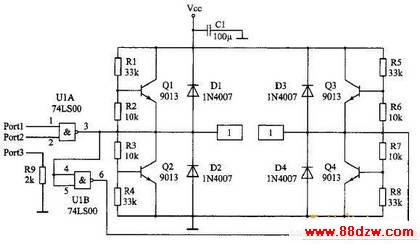

　　笔者经过长期实验，得到一种可调速的双向直流电机驱动电路，电路如附图所示。
