    一、 原理简介

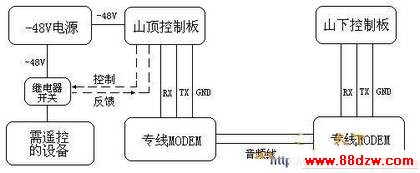

    该方案的框图如下：

   山顶机房及山下机房各安装一块控制板，两者之间通过专线MODEM相连。山下控制板主要功能是：将操作人员的开关信息转换成指令，发送给山顶控制板，并根据山顶控制板发来的电源通断状态报告指令，以指示灯的形式显示给操作人员。山顶控制板主要功能是：通过控制继电器的吸放来控制设备的电源，该板在接收到山下控制板发来的开关电指令后，驱动继电器的吸放，并将继电器的反馈状态转换成指令，报告给山下控制板。两处的专线MODEM由本单位内部的光纤通信设备提供的音频线路连接。

    二、山顶控制板
    山顶控制板所包括的主要元件有单片机芯片89C2051，电平转换芯片MAX232，电源模块。由于需遥控的通信设备使用-48V电源，山顶控制板也采用-48V。该板采用了一个成品开关电源模块，将-48V转换成+5V。芯片MAX232的功能是把单片机串口的TTL电平转换成MODEM的RS-232电平，使单片机能通过MODEM收发数据。2051单片机根据山下控制板发来的指令，通过P1_4脚控制线圈电压为5V的小继电器RY1的吸放，进而控制电源继电器RY2的吸放。电源继电器RY2为两组触点、24V线圈电压的大继电器，触点可承受较大电流。其中的一组触点用于控制设备电源的通断，接中间触点及常闭触点。继电器释放时，设备加电，继电器吸合时，设备关电。另外一组触点作为继电器动作后的反馈，接中间触点及常开触点，分别接地及2051的P1_7脚。当继电器RY2吸合时P1_7经继电器接地，为低电平，继电器释放时P1_7脚为高平（2051内部有上拉电阻）。单片机2051每秒钟检测一次P1_7脚是否接地，以此判定继电器是否吸合（即是否断开了设备的电源），随后将检测的结果转换成指令，通过MODEM向山下的控制板汇报，同时本身的断电指示灯也显示出设备的加断电状态。

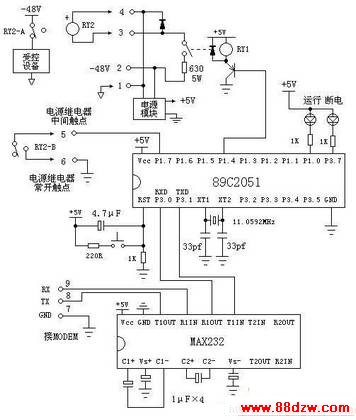

    山顶控制板的电路图如下：
