3瓦LED照明灯的制作

文章摘要： 1.工作原理 图1是它的工作原理图。220V的电压经电容C1的降压后，经过VDI～VD4全波整流，再经C2滤波和稳压管VD5产生10.5V的稳定电压作为发光管的电源。LEDI～LED30是白色发光管，把每3只串联成一组，这样30只就可以构成10组，并把10组并联后接到10.5V的电源上。由于每只发光管的工作电压为3.5V，3只串联为10.5V已满足要求。每只发光管的工作电流在20～30n1A之间，这样就使得每只发光管都能正常发光。电容C1选用4.7μF／400V的涤纶电容。白色发光管LEDI～LED30用由5mm的。其他元件无特殊要求。

3瓦LED照明灯的制作,标签：电子小制作,http://www.88dzw.com

　　 1.工作原理

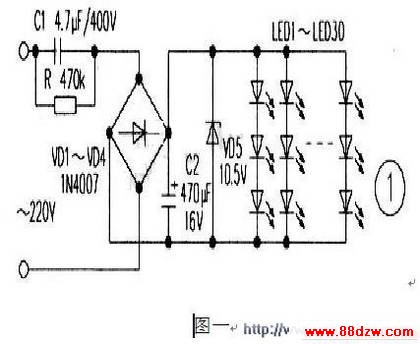

     图1是它的工作原理图。220V的电压经电容C1的降压后，经过VDI～VD4全波整流，再经C2滤波和稳压管VD5产生10.5V的稳定电压作为发光管的电源。

　　LEDI～LED30是白色发光管，把每3只串联成一组，这样30只就可以构成10组，并把10组并联后接到10.5V的电源上。由于每只发光管的工作电压为3.5V，3只串联为10.5V已满足要求。每只发光管的工作电流在20～30n1A之间，这样就使得每只发光管都能正常发光。电容C1选用4.7μF／400V的涤纶电容。白色发光管LEDI～LED30用由5mm的。其他元件无特殊要求。
