VDSL保护电路及解决方案
[09-14 01:20:05] 来源:http://www.88dzw.com 电子制作 阅读:8125次
文章摘要:对于局端设备。一般前面有配线架(MDF)的一级保护,与模拟用户口(POTS)共同用一对双绞线,选用保护器件的动作电压要考虑模拟用户口的输出馈电(直流-48V)和铃流75V有效值的叠加,同时要满足电力线碰触(交流220V)的试验要求。远端小型网络设备或终端设备,通常状况下前面没有配线架的一级保护,此时的防雷量级别要大,同时也要满足电力线碰触的试验要求,接口保护电路应以下土进行设计:器件选型:G1采用采用三极气体放电管T83-A350,或击穿电压更高的三级气体放电管。此处不能采用压敏电阻,这主要是压敏电阻的节电容较大,会影响VDSL的信号质量。耦合器之前采用两只TSS管TISP4350H3BJR,
VDSL保护电路及解决方案,标签:电子小制作,http://www.88dzw.com对于局端设备。一般前面有配线架(MDF)的一级保护,与模拟用户口(POTS)共同用一对双绞线,选用保护器件的动作电压要考虑模拟用户口的输出馈电(直流-48V)和铃流75V有效值的叠加,同时要满足电力线碰触(交流220V)的试验要求。

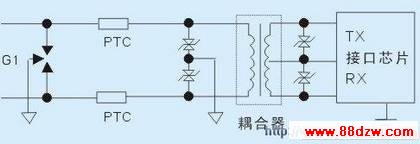

远端小型网络设备或终端设备,通常状况下前面没有配线架的一级保护,此时的防雷量级别要大,同时也要满足电力线碰触的试验要求,接口保护电路应以下土进行设计:
器件选型:
G1采用采用三极气体放电管T83-A350,或击穿电压更高的三级气体放电管。此处不能采用压敏电阻,这主要是压敏电阻的节电容较大,会影响VDSL的信号质量。
耦合器之前采用两只TSS管TISP4350H3BJR,进行共模保护。由于采用TSS管的节电容为35PF左右,对传输的VDSL信号有一定影响,因此在耦合器的前级没有加上差模保护TSS管。由于耦合器部分是带有滤波器的,能有效消除雷击低频能量。
耦合器后面采用通流容量相对较小,节电容相对较小的TVS管PSOT05LC或进行差模保护。该电路满足YD5098标准。
