　　这款发射机由调制器和射频放大器两大部分组成，所用电路全部都是最普通的也是最经典的电路。射频电路的电路结构通常没有什么特别的地方，关键在于根据不同的工作频率选配电路参数。例如，下图是一个最常用的共发射极放大电路。

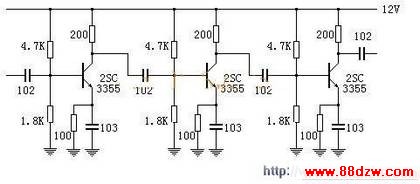

    经实测，这一电路在１２频道的时候增益不过十几分贝，而对１０ＭＨｚ以下的信号放大能力竟达５０分贝。在１０ＭＨｚ这样的低频率端，５０分贝的放大器还是可以稳定工作的。但是当你需要在１２频道获得４０－５０分贝的增益时，肯定是需要三级放大了，我们来分析一下把三个这样的放大器串起来会出现什么情况。

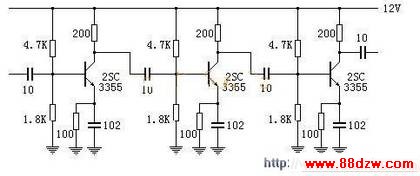

   　对1２频道的放大量是可以满足要求了，但是也不会超过５０分贝。可是这个三级放大器对１０ＭＨｚ的放大量高达１５０分贝以上，这是无论如何也不能工作的。一个不能工作的放大器，你还能获得所需的增益吗？因此，多级射频放大器要设法遏制其对较低频率的放大量，较简单的方法是将电路参数按下图设置。

   一方面将发射极对地电容减小以降低单级低频段的增益，但作用较小，而且电容不能减得太小，否则放大电路的状态将发生变化，使你无法控制。重要的措施是减小级间耦合量，不过，减小级间耦合电容的办法虽然简单易行有效，但是降低低频段耦合量的同时，所需工作频段的增益也损失不少，这就是采用简单方法的代价。最好的方法是采用选频耦合方式，同时实现前后级电路的匹配，但是制作难度较大，不适合初学者选用。
