　　充电装置是对四只2Ah镍镉电池充电。

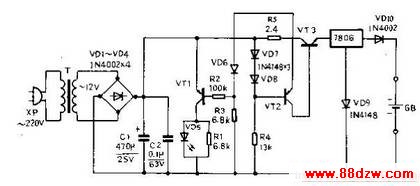

　　工作原理电路如图所示。由二极管 VD7、VD8、三极管VT2、VT3组成恒济源，限制充电电。

   　三端集成块7806及二极管VD9、VD1O构成意压器。充电前期，电池GB两端电压比较低，充电电流大，而通过恒流电源限制充电电流，约<200mA。随着电池端电压的上升，充电电流逐渐减小，值流派失去作用，而通过7806恒压充电。三极管VT1 和发光二极管VD5构成充电指示电路。此时VD5 由亮变成微亮。当电池充满 电荷后，三极管VT3的集电极与发射极结电阻增大，其基极电位下降，使三极管VT2基极电位升高，从而导致三极管VT1 的基极电位上升，则VT1 截止，发光二极管VD5 由微亮至熄灭。

　　其中，二极管VDIO为反向截流管，防止电池GB倒充。为保证电池有6V 的充电电压，在7806 的接地端加设一只二极管VD9；以弥补VD1O的降压。

　　元器件选择
   三极管VT1、VT2：3CG2lB、β=65~115，VT3，DS11、β= 65~85。发光二极管VD6型号不限。变压器T 的功率为3~5W。其它元件的数值按图标注选用。
