    本人家中有一台遥控电风扇，因电机损坏，机身较旧，打算扔掉，但又觉得可惜。于是将遥控电风扇内部的主板拆下，发现主板完好，现用其改成一台定时遥控照明灯，效果较佳。具体步骤如下：

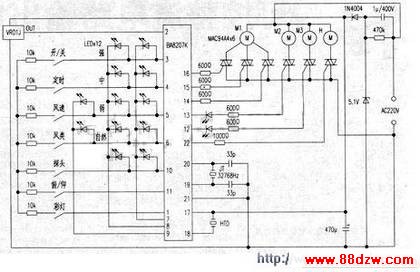

　　将拆卸下的主板稍加修改后，固定在自制的小木盒内，打孔固定好主板，将遥控接收头置盒外表，用热熔胶固定好发光二极管，按键布置均匀，固定好灯座，将其余不用的元件放盒内悬空。用热熔胶做好绝缘工作。无需修改电路，只要将灯座的线焊在原接电机AC220V端即可，通上电源就能遥控自如了。遥控风扇主板上所用IC为BA8207K，其电路见附图。

    修改制作要点：

　　1.将原电机M 1、M2、M3取下，H取下。

　　2.将剩下的脚位悬空；原M1电机处的其余两只可控硅取下；把BA8207K中的⑩脚、⑩脚、⑩脚、⑩脚、②脚悬空；将M 1电机改接成灯座即可。
