LED免电灯(缅甸灯)的制作

文章摘要： 又称免电灯（即网上卖家俗称的缅甸灯），因为它采用普通家用固定电话的进线电压做电源，无需电池或交流市电，把尾部的水晶头插入电话分机接口即可照明，不用另交电费，也不用担心停电。此外还能兼作电话来电闪烁灯。提醒听力不太好的老年人及时接电话，因电话摘机后LED灯会熄灭，还能帮你及时发现电话是否被他人盗打，同时也具有一定的防雷击保护作用。不过由于该产品使用的是电话所属的电信机房馈电电源，使用时一旦索取电流过大难免会影响电话拨打和传真收发，特别是ADSL宽带用户拨号上网时容易造成频繁掉线。图3是电话线LED灯电路工作原理图，36V或48V的电话线路直流电压经10kΩ限流电阻并由4个二极管（或整流桥

LED免电灯(缅甸灯)的制作,标签：电子小制作,http://www.88dzw.com

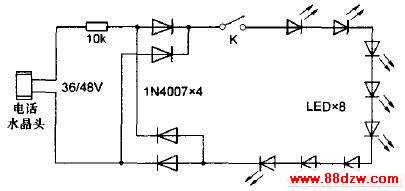

    又称免电灯（即网上卖家俗称的缅甸灯），因为它采用普通家用固定电话的进线电压做电源，无需电池或交流市电，把尾部的水晶头插入电话分机接口即可照明，不用另交电费，也不用担心停电。此外还能兼作电话来电闪烁灯。提醒听力不太好的老年人及时接电话，因电话摘机后LED灯会熄灭，还能帮你及时发现电话是否被他人盗打，同时也具有一定的防雷击保护作用。不过由于该产品使用的是电话所属的电信机房馈电电源，使用时一旦索取电流过大难免会影响电话拨打和传真收发，特别是ADSL宽带用户拨号上网时容易造成频繁掉线。图3是电话线LED灯电路工作原理图，36V或48V的电话线路直流电压经10kΩ限流电阻并由4个二极管（或整流桥）作极性变换后加在LED上，当电话馈电电压为36V时，实测工作电流约1.2mA，亮度偏低，把限流电阻换成5.6kΩ时工作电流升为2.1mA：亮度稍微有些增加。

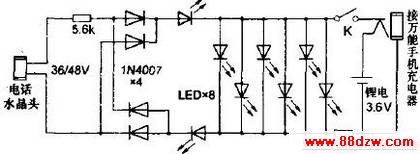

       考虑到电话线LED灯对上网存在不利影响，不能经常接在电话线上，笔者又对该灯进行了一番改造，改造后的电路原理图如图4所示，把中间的6颗LED改成并联，同时增加一块3.6V的手机锂离子电池，平时使用内置的新增锂电工作，当限流电阻为5.6Ω时，工作电流约120mA，亮度比较令人满意。紧急情况下仍可采用插入电话分机接口照明，改造后的工作电流约4.6mA，亮度还算说得过去。
