用TL41制作直流稳压电源

文章摘要：TL431是大家熟知的性能优异的精密基准源，以TL431为基准的常见直流稳压电源见图1，其工作原理是：BGl与BG2为复合功率调整管，R3是BGl的偏置电阻，给BGl提供基极电流，经BGl电流放大后以发射极再输送给BG2的电流放大，因BGl、BG2构成典型的射极输出电路，其输出阻抗低、能提供较大的射极输出电流，为稳压电源负载能力提供了有力保障。输出电压经Rl、W1、R2分压后，以F点输出取样电压送到TIM31的①脚采样端，由于TL43l具有精密基准兼电压比较功能，经电压比较后以其③脚送出误差校正电位，来控制复合管BGl基极电位；当输出电压因某种原因而升高时，F点的取样电压也按比例上升，TL43

用TL41制作直流稳压电源,标签：电子小制作,http://www.88dzw.com

　　TL431是大家熟知的性能优异的精密基准源，以TL431为基准的常见直流稳压电源见图1，其工作原理是：BGl与BG2为复合功率调整管，R3是BGl的偏置电阻，给BGl提供基极电流，经BGl电流放大后以发射极再输送给BG2的电流放大，因BGl、BG2构成典型的射极输出电路，其输出阻抗低、能提供较大的射极输出电流，为稳压电源负载能力提供了有力保障。输出电压经Rl、W1、R2分压后，以F点输出取样电压送到TIM31的①脚采样端，由于TL43l具有精密基准兼电压比较功能，经电压比较后以其③脚送出误差校正电位，来控制复合管BGl基极电位；当输出电压因某种原因而升高时，F点的取样电压也按比例上升，TL431①脚得到升高的取样电压信息后，经与内部2.5V基准比较，③脚便输出低电位（反相），把BGl基极电压拉低，BG2的射极输出自然就降低了，经过这一系列反馈，最终使输出电压稳定在设定值；输出电压下降时，其稳压调整过程则刚好与上述相反，这里不详述。

　　制作

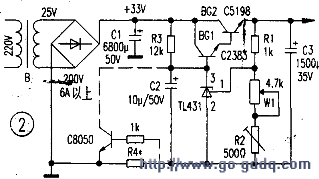

    电路参考图2，供电变压器B可选100W左右的，整流二极管可选用34以上的，滤波电解Cl选用50V耐压其容量大于6800μF，印制板可自制，其中BG2为NPN硅大功率管C5198，参数为BVceo140V，ICm104，PCM1OOW；BGl为C2383NPNl60V、14、0.9W，精密基准可选TL431、K4431。很多读者喜欢按图l制作。但可调电位器接在该位置是不妥的，一旦电位器接触不良，将会使输出电压升高烧坏用电器，更有甚者把电位器按图3所示连接，如有的黑白电视机中就是如此，由于WB故障，烧坏集成块、行管乃至像管是常有的，所以笔者推荐图2接法较可靠，即使可调电阻出故障，仅使输出电压下降，不会烧坏用电器件。

　　调试
   按图2选好元件焊接后，调试极简单：先将W1调至最小值，R2暂用500fl半可变电阻器，通电调R2使稳压输出为24V。然后取一与P,2此时值相同阻值的固定电阻，代换半可变电阻。W1的最大阻值决定稳压输出的最低电压值。过流保护电路中的电流取样电阻R4，可根据保护电流大小选取其值。附表是本稳压电源的几组数据供制作参考。

入空载电压 33V 33V 33V 输出空载电压 6．19V 10．08V 15．06V 输出带载电压 6．13V lO．03V 15．01V 带载电流 1．69A 2．8A 4．23A 输入带载电压 30V 28．5V 26V
