一款简洁的电子管耳机放大器
[09-14 01:24:38] 来源:http://www.88dzw.com 电子制作 阅读:8888次
文章摘要:最近笔者焊制了一部电子管耳放,选用了一只高放大系数、低失真的名管6c45做功率放大,只用单级放大就有合适的输出功率。线路参见附图。这是一个典型的三极管放大电路。无交流负反馈。输入信号沿电位器RP加至管子的栅极,通过放大使得屏极回路产生一随输入信号变化的脉动电流流经音频变压器的初级。经过阻抗变换便在次级得到了一适合推动低阻抗耳机的信号。有条件的朋友可自行绕制输出变压器。其初级阻抗为3.5kΩ。三只变压器分别用去柄的不锈钢口杯罩住,这样既能屏蔽漏磁,又显得美观。RP用国产凤之声牌的双联步进电位器。电路中其他元件按图中所标选取。

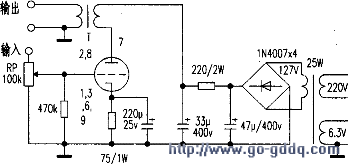

一款简洁的电子管耳机放大器,标签:电子小制作,http://www.88dzw.com最近笔者焊制了一部电子管耳放,选用了一只高放大系数、低失真的名管6c45做功率放大,只用单级放大就有合适的输出功率。线路参见附图。
这是一个典型的三极管放大电路。
无交流负反馈。输入信号沿电位器RP加至管子的栅极,通过放大使得屏极回路产生一随输入信号变化的脉动电流流经音频变压器的初级。经过阻抗变换便在次级得到了一适合推动低阻抗耳机的信号。
有条件的朋友可自行绕制输出变压器。其初级阻抗为3.5kΩ。三只变压器分别用去柄的不锈钢口杯罩住,这样既能屏蔽漏磁,又显得美观。
RP用国产凤之声牌的双联步进电位器。电路中其他元件按图中所标选取。
