用旧计算器制作单片机系统通用键盘的方法

文章摘要：计算器品种繁多、制造精美、触发灵敏、价格便宜。用旧计算器改制成单片机系统的通用键盘，可以方便地与任意的单片机应用系统连接，不管是在实验制作还是实际应用中，都不失为一种简捷方便的方法。笔者用计算器做了一个通用键盘，在几个应用系统中使用。效果比用普通的按键好，使用非常方便。电路见图1、图2。先选择一个外观适宜美观的计算器（本文以RS一3890型计算器为例），打开后盖，找出键盘矩阵的行线和列线，并做上标记。画一张该矩阵键盘和符号的对应图，如图2所示。把原键盘的行线和列线通往掩膜芯片的印刷线路切断，然后用细漆包线将行线和列线接到AT89C2051单片机的相应L/O口上，作为新键盘的检测线。本文用P1.

用旧计算器制作单片机系统通用键盘的方法,标签：电子小制作,http://www.88dzw.com

　　计算器品种繁多、制造精美、触发灵敏、价格便宜。用旧计算器改制成单片机系统的通用键盘，可以方便地与任意的单片机应用系统连接，不管是在实验制作还是实际应用中，都不失为一种简捷方便的方法。

　　笔者用计算器做了一个通用键盘，在几个应用系统中使用。效果比用普通的按键好，使用非常方便。

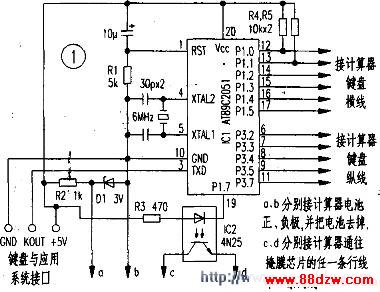

　　电路见图1、图2。先选择一个外观适宜美观的计算器（本文以RS一3890型计算器为例），打开后盖，找出键盘矩阵的行线和列线，并做上标记。画一张该矩阵键盘和符号的对应图，如图2所示。

　　把原键盘的行线和列线通往掩膜芯片的印刷线路切断，然后用细漆包线将行线和列线接到AT89C2051单片机的相应L/O口上，作为新键盘的检测线。

　　本文用P1.0～P1.5作行线，用P3.2～P3.7作列线，如需要更多按键，单片机可采用AT89C51。利用单片机的一个I/O口作讯响控制口（本文用P1.7），以控制原计算器讯响器发声。


    3
     2
   1
P1.0    7I     一
。  MC‘       一
l    9I     一
’    8 I 一  ，
p1．1    ·
一    一       一
。    6 I
      —
I    5 I
      一
'    4●

P1．2    鬈·     一
。  HR’     一
l    ‘I     —
I    C I     —
l  M一‘ P1．3    =I
一  ●     一
’+／一I     一
’    X I     —
l    {I     一
’  M+‘ P1．4    ·

一  一     一
l  ●I
      —
l ON／CI
      一
·  0FF·
    P1．5
    P5．21     一
『P3．31     _
’P3．41     ●
’P3．5’     'r
『p3．71

　　利用单片机串行口输出键盘代码，完成向单片机应用系统提供按键控制信息的工作。本键盘与应用系统只有三根连线，电源取自应用系统，使用极为方便。

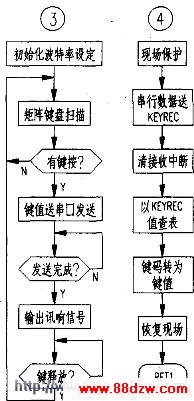

　　键盘用发送程序及应用系统键值接收程序流程图见图3、图4。将键盘代码发送源程序写入89C2051，键盘代码接收源程序写入应用系统中的单片机，两程序设定相同的波特率，以KEYNUM作为键盘信息出口，再根据KEYREC和KEYNUM值在应用系统中作为控制程序代码，完成对应用系统的操作。

  符   键码
KEYREC   键值
KEYNUM   键
  符   键码
KEYREC   键值
KEYNUM     O     0lH     0lH     +     IOH    14H     7     02H     0DH     ×     llH     13H       03H     1CH  ON/C   12H   00H   ％   04H   11H   2   13H   06H     05H   15H   9   14H   0FHH     06H   ICH   5   15H   0AH     07H   12H   C   16H   04H   Mr   08H   19H     17H     16H     09H   02H  0FF   18H   OCH  MR   0AH   18H   1   19H   05H   +/-   OBH   03H   8   lAH   0EH     0CH   08H   4   1BH   09H   3   0DH   07H   M-   1CH   1AH     0EH   17H  M+   lDH     lBH     6     0FH     0BH       lEH     lCH

　　附表给出键码和接收后转换的键值韵对应关系。表中键值KEYNUM是笔者在某应用系统中所定义的，读者也可按自己应用程序的要求改变键值。KEYREC值是键盘发出的对应于图2所示键符的实际代码。
