自制光控自动开关电路

文章摘要：节日期间，企事业单位都要用彩灯装饰一下，增添节日气氛，笔者曾因彩灯的晚开早关问题苦恼过。翻阅《电子报》及相关书籍，市场寻购，都是延时控制型的。于是自制了一款光控自动开关（不延时）。该开关元件少、电路简单、运行可靠，电路如附图所示。工作原理在附图中，变压器次级输出10V电压经整流滤波后，途经7805三端稳压器获得+5V工作电压。由光敏电阻RH和三极管3DG6及微调电阻RP组成光电开关。白天RH受光照呈低电阻，3DG6处于截止状态，故固态继电器SSR不工作，夜晚RH无较强光线照射呈较高电阻，3DG6获得合适偏流导通，固态继电器工作。3DG6要求β>100，RH可用MG45型非密封型光敏电阻，

自制光控自动开关电路,标签：电子小制作,http://www.88dzw.com

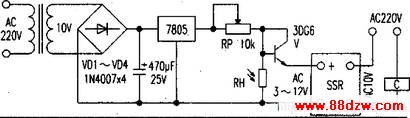

　　节日期间，企事业单位都要用彩灯装饰一下，增添节日气氛，笔者曾因彩灯的晚开早关问题苦恼过。翻阅《电子报》及相关书籍，市场寻购，都是延时控制型的。于是自制了一款光控自动开关（不延时）。该开关元件少、电路简单、运行可靠，电路如附图所示。

　　工作原理在附图中，变压器次级输出10V电压经整流滤波后，途经7805三端稳压器获得+5V工作电压。由光敏电阻RH和三极管3DG6及微调电阻RP组成光电开关。白天RH受光照呈低电阻，3DG6处于截止状态，故固态继电器SSR不工作，夜晚RH无较强光线照射呈较高电阻，3DG6获得合适偏流导通，固态继电器工作。

　　3DG6要求β>100，RH可用MG45型非密封型光敏电阻，RP用微调电阻器。在室内正常自然光照射RH的条件下，调节RP，使固态继电器处于临界状态即可。
