　　由于聋人存在听力障碍，在家中对门外安装的门铃不易察觉，这时可在普通门铃上附加一些易被聋人察觉的功能电路。利用频闪灯闪烁的方式是较好的方案之一，即在门铃外附加一个简单的接口控制电路，即可控制频闪灯的闪烁。

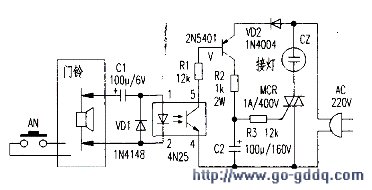

　　门铃外接口的电路如附图所示。门铃仍采用最普通的音乐或“叮咚”门铃。当有人来访时，按钮AN被按动，则门铃喇叭发声，此时音频电压会通过箭头端经VDl、C1输入至光电耦合器ICl，ICl输出管会导通，于是晶体管V亦导通，随之C2通过V的c极、R2后，对C2充电，C2两端电压上升，当C2上升电压达到双向可控硅MCR的触发电压值时，则MCR触发导通而使插座CZ上得电，从而使频闪灯闪烁。由于MCR导通后，C2经R3向MCR触发极放电有一定时间，因此，MCR导通会延时、持续一定的时的时间，在C2放电完毕后，MCR会过零截l匕；切断CZ上的频闪灯电源，电路进入无功耗静候状态，等待下次的触发……图中的门铃和使用的频闪灯均可利用成品。

　　如果将控制电路输入端安成插头，门铃端安上插座，二者的连接采取插接方式，则组合使用起来会更显灵活方便。
