用彩电AV端子制作AV选择器

文章摘要：看着彩电机壳后面那么多的AV端子将作为废品被处理掉觉得非常可惜。笔者灵机一动，何不将其改制成AV选择器？既利废节约，又减少社会垃圾量，多少也为环保作点贡献。将印板上电阻、电容、晶体管、连接线焊掉，妨碍安装选择开关的印板部分去掉，3×3输入选择开关选用过去晶体管收音机上使用的小型波段开关。DVD输入作为输入3使用，其中Y插座作视频输入，加上原有R、L两个声道。用焊掉的屏蔽线按下图连接好，即告完成。

用彩电AV端子制作AV选择器,标签：电子小制作,http://www.88dzw.com

　　看着彩电机壳后面那么多的AV端子将作为废品被处理掉觉得非常可惜。笔者灵机一动，何不将其改制成AV选择器？既利废节约，又减少社会垃圾量，多少也为环保作点贡献。

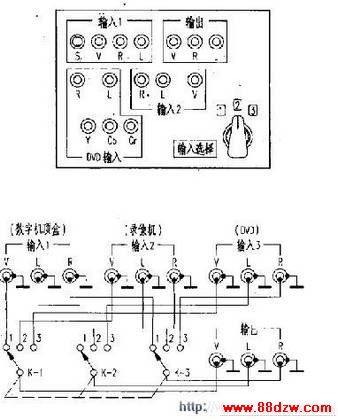

　　将印板上电阻、电容、晶体管、连接线焊掉，妨碍安装选择开关的印板部分去掉，3×3输入选择开关选用过去晶体管收音机上使用的小型波段开关。DVD输入作为输入3使用，其中Y插座作视频输入，加上原有R、L两个声道。用焊掉的屏蔽线按下图连接好，即告完成。
