　　一、使用电路

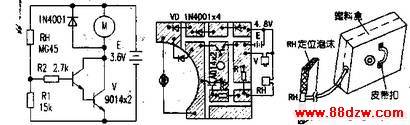

     从路灯控制器上取下光敏电阻等，搭接成左图电路。接上3.6V电源后，马达就会旋转，当用手把RH握住时（遮光），马达应停止转动，手放开后又将旋转。继而把RH用黑布遮上并使其采光面紧贴在小灵通显示屏上。按动小灵通的任一键，显示屏发蓝光，马达应转动，蓝光灭，则马达停。接着用市面上出售的声控开关的盒子当机盒，并按照该盒内部尺寸刻制印刷电路板（见中图）。再加三只IN4001，一只φ2.5mm的插头，一节5号电池。还可把“应急充电器”也加上去。改动后的电路图读者很容易从中图反绘出来，笔者就不另画图了。

　　二、偏心轮制作
    从废录音机上拆下的马达既带支座又带一个铜质小皮带轮。

　　把铜轮砂光亮，滴一滴氯化锌溶液（助焊剂），让其吃上焊锡。再剪一段φ2mm，长10mm左右（比马达直径略小）的铜线：吃上锡后再焊在铜质皮带轮上，使其成偏心轮，加电又试，马达会边转边跳。

　　三、组装
    该马达原钢支架有三爪四孔，将其放在塑料盒底壳上定位后，钻两个小孔，用小螺钉与盒壳拧为一体即可。右图是组装完工后的示意图。在盒底用铁（铜、铝）板制作一个穿皮带用的扣，用两颗螺钉与盒底相连就制作成功了。
