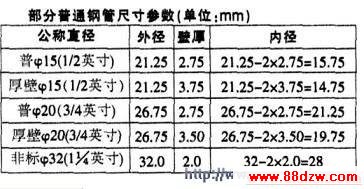

　　常见的带方位角指示器的锅体立柱包括静轴和旋轴。静轴和旋轴常用不同直径的钢管，比如φ15mm普通钢管，最大外径为21.25mm，在车床上车成外径≤19.75mm，才可导放外径为φ20mm、内径19.75mm的钢管中。还得在φ20mm钢管上电焊一块半圆形的带一条半圆弧的长孔盘台，此半圆弧长孔要用铣床加工。在旋轴上还得用电焊焊上方位角指针、旋动手柄等，很麻烦，不是普通卫视发烧友力所能及的。

　　经笔者实践，试制成功不用车床、铣床、电焊等大型专用工具、只用普通卫视爱好者手边的简单工具，如手钢锯、手轮钻、手动锉刀、手锤等低成本小工具，便于工作能加工成简易方位角指示器、带静轴和旋轴、并可锁紧的多功能锅体立柱。其特点是加工过程简单易行，效果满意，在此与同好们交流共享。

　　一、准备
     1、准备φ15mm镀锌钢管两要根，上管400mm，下管若在阳台内使用为800mm，若在室外使用可缩短一半为400mm。要求钢管管口平整，全管平直。

　　2、M16×80mm全光螺栓（即全牙螺栓）1根。

　　3、M6×120mm螺栓1根。

　　4、M6×30mm六角螺栓1根，以及平垫、螺母。

　　二、加工

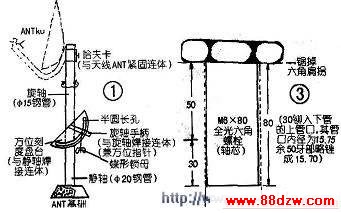

     1、φ15mm钢管上管（即旋轴）的下管口用锯弓在外圆上锯上记号（不用锯太深，仅作记号用）。若有条件用6#钢字码（字码高度为6mm）在记号上打印0-2-4-6-9号码，表示0°-22.5°-45°-67.5°-90°。在0-2-4-6-9每两数字间1/2处用点冲（或M6丝锥的尾尖）冲印痕表示11.25°、33.75°、56.25°、78.75°。亦可不打印钢字码，在使用中只要心里有数也行。在上管口向上20mm处右侧钻φ15mm（静轴）的孔，上管口任意处锯刻一条0°记号线。

　　2、将M16×80mm螺栓锯掉六角肩拐，制成轴芯，一端铆入（因静轴内径15.75mm小于轴芯直径15.8mm所以称为“铆”）静轴30mm。外露部分50mm用锉刀进行加工，边锉边试，使上管的下管口套入成滑配合即可，不能太松动。由于牙部锉磨容易，加工量很少，稍一大意，多锉一点，就容易松动！

　　3、将M6×120mm螺栓在一半处弯成45°，备作上管旋轴锁紧螺栓用。

　　4、铆妥轴芯后，钻φ6.2mm通孔，穿入M6×30mm螺栓，另一端旋入M6螺母紧固。

　　5、将下管下部要求在煤炉中烧红敲扁、锯缝，用大扳手向两边掰开成燕尾形，将燕尾浇埋入混凝土大块中，要求钢管保持直立，越直越好。混凝土的形状可方可圆或其他形状不限，重量大于20kg就行。若将静轴捆绑或固定在坚固的直立管柱上，可省却第5步骤。至此加工工序结束。

　　三、组装
    1、将静轴固定在混凝土块或捆绑固定在直立的管柱上。

　　2、将旋轴套入轴芯后，再将Ku偏馈天线弃掉原有的S杆，浮固定在旋轴上端。

　　3、M6曲形螺栓浮旋入M6丝扣中。装配工作至此结束。

　　四、初步调整
     1、利用指南针将静轴0°线调整在正北极（N）。

　　2、将旋轴的0°线对准静轴的0°线，暂锁紧曲形螺栓。

　　3、将Ku锅的L形馈源杆调整指向正南极（S），锁紧锅后面的哈夫卡，锁紧后再核实一下L形馈源是否还指向正南。至此初步调整结束。

　　五、使用
    松开曲形螺栓，手执锅的耳部，即可按常规方法调整方位角了。当锅体在-90°~90°之间转动，停于某一位置时，静轴0°线所对的旋轴的刻度即是本锅所对的方位角。锅体旋轴向东转，静轴的0°线对准旋轴0°~-90°方向，方位角为负，反之为正。当曲形螺栓未松开时，锅体对正南，其方位角为180°。锅体转动角度45°，即45°+180°=225°（向西）；锅体转动角度63°，即63°+180°=243°；转动-22.5°，即-22.5+180°=157°（向东）；转动-33°，即-33°+180°=147°（向东）。225°、157°、253°、147°……等即是卫星接收机“寻星指导”菜单中指示的方位角的值。

　　本装置可视精度至少可达11°，刻度有17格，可减少盲目调整方位角，是比较实用的。

　　由于天线工作在露天，环境比较恶劣，最好所有元件都电镀锌，所用螺栓、螺母、垫圈必须使用镀锌的，以防腐蚀，以便延长使用寿命。
