自制24V电喇叭
[09-14 01:27:16] 来源:http://www.88dzw.com 电子制作 阅读:8115次
文章摘要:该电喇叭电路制作极其简单,可用于24V电动自行车上作喇叭使用。工作可靠、用料简单、便宜。电路如附图所示,利用了三极管的二次击穿现象构成蜂鸣器驱动电路。当压电陶浇蜂鸣器HTD上所充的电压达到VT1的BVceo值时,VT1产生击穿现象,HTD通过它迅速放电,放电完毕后VT1截止,HTEI重新充电,这样反复下去,形成锯齿波振荡,于是就产生蜂鸣声。这里的变压器B起到升压作用,目的是提高放电电压,从而使压电陶瓷蜂鸣器发音最大。变压器B可采用收音机输出变压器,压电陶瓷蜂鸣器HTD可采用市售品,三极管选用PNP型小功率型,要求β<80,BVceo值不大于20V,如8550等。电容C选用高频瓷片电容,R
自制24V电喇叭,标签:电子小制作,http://www.88dzw.com该电喇叭电路制作极其简单,可用于24V电动自行车上作喇叭使用。工作可靠、用料简单、便宜。

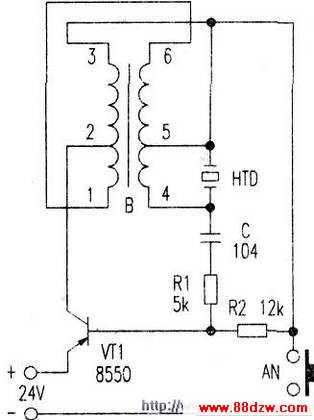

电路如附图所示,利用了三极管的二次击穿现象构成蜂鸣器驱动电路。当压电陶浇蜂鸣器HTD上所充的电压达到VT1的BVceo值时,VT1产生击穿现象,HTD通过它迅速放电,放电完毕后VT1截止,HTEI重新充电,这样反复下去,形成锯齿波振荡,于是就产生蜂鸣声。这里的变压器B起到升压作用,目的是提高放电电压,从而使压电陶瓷蜂鸣器发音最大。
变压器B可采用收音机输出变压器,压电陶瓷蜂鸣器HTD可采用市售品,三极管选用PNP型小功率型,要求β<80,BVceo值不大于20V,如8550等。电容C选用高频瓷片电容,R1、R2选用4分之1W金属膜电阻,AN为按钮开关。
本电路一般不需调试即可工作。如HTD不响,可更换B线头位置。
