用于数码音源的廉价小胆机
[09-14 01:27:28] 来源:http://www.88dzw.com 电子制作 阅读:8764次
文章摘要:本机每声道仅6只元件,省掉电源变压器,直接市电整流滤波,电源供给充沛,灯丝由小变压器专供。本升压输入变压器为无源耦合,只有电压放大,没有功率增益。现代数码音源,无论CD、VCD、DVD、MP3信号输出均不是直接取向激光传感器,而是经机内D/A转换、模拟放大、频率校正后,经射随器输出1Vms以。上的模拟信号,所以本机经高变比变压器升压后,加一级功率放大,即可满足增益要求。输入变压器还有改善数码声的作用。本机未加电位器,如配接无音量控制的音源,可在输入端加电位器。制作的两个关键点,一是输入变压器的选用。为了保证整机性能,建议选用成品。本机所用型号TF1QX10YY,阻抗600Ω:75kΩ,频响30
用于数码音源的廉价小胆机,标签:电子小制作,http://www.88dzw.com本机每声道仅6只元件,省掉电源变压器,直接市电整流滤波,电源供给充沛,灯丝由小变压器专供。本升压输入变压器为无源耦合,只有电压放大,没有功率增益。现代数码音源,无论CD、VCD、DVD、MP3信号输出均不是直接取向激光传感器,而是经机内D/A转换、模拟放大、频率校正后,经射随器输出1Vms以。上的模拟信号,所以本机经高变比变压器升压后,加一级功率放大,即可满足增益要求。输入变压器还有改善数码声的作用。本机未加电位器,如配接无音量控制的音源,可在输入端加电位器。
制作的两个关键点,一是输入变压器的选用。为了保证整机性能,建议选用成品。本机所用型号TF1QX10YY,阻抗600Ω:75kΩ,频响300~3500Hz,变比0.02V~0.8V(40倍)。如此高的变化,对输入变压器的传输特性要求相当高。铁芯用坡莫合金,以在保证电感量的条件下,绕较少的匝数,减小漏感、电容,获得较好的频响。本机实际频响要好于标称。二是接地处理,市电直接整流滤波对安全性要求较高,整流后的地常称为热地,热地是不能连机壳的,也称悬浮地。输入、输出、灯丝三个变压器的接地端是直接连机壳的,称为冷地。热地与冷地通过0.01u高压电容连接,一般常用0.O2μF/1kV两只串联,以提高其安全可靠性。正常情况下,只要电容、变压器初、次级不击穿(成品打压1kV以上),不会有安全问题。
6P15频率特性好,价廉易推动,采用三极管接法,输出阻抗可适当降低,约有2×1w输出功率。调机非常简单,调阴极电阻,使Ia30mA即可。另一电阻的作用是改善变压器的频响,防止谐振,其值可在270kΩ~820kΩ问选用,值小会降低输出。领略此机韵味的读者不妨一试。

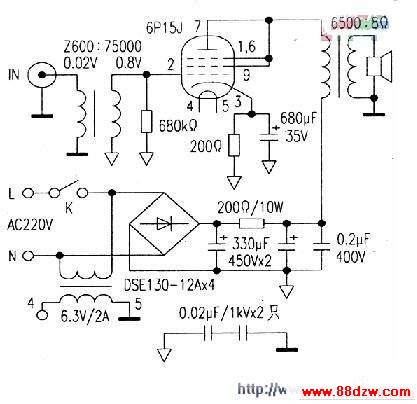

6P16胆机电路:
