　　近日同事的笔记本电脑电池出了故障，欲将其扔掉。本人将其打开取出电芯，原为LG的2400mAh锂电，型号为1865，即长为65毫米。直径为18毫米。

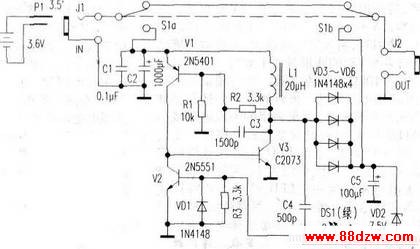

　　一共挖出四节，性能很不错，经测试，有一节短路，有一节断路，两节完好无损。于是决定用此自制一个随身电源。由于锂电的充电电路复杂，不便自制，便用手机的万用充电器充电，但只可充3.7V的电池，于是采用两节并联，并加以开关升压器的思路。电路见附图。

　　电池用一个φ3.5mm的插头和升压器相连。充电时用手机充电器夹住充电。由于容量大，充满要一天半的时间，升压器采用反激式结构。这种结构可以不用自制变压器，用成品电感即可。

　　C1、C2是滤波电容，V1和V3构成正反馈回路。R1、R2对V1提供偏压和反馈，当电池电压低于2.8V时，V1的偏压不足，V1截止。电路停止工作。起到保护电池的作用。C3、C4是加速电容，起到减小开关管功耗的作用，且C4和L1构成谐振，可以有效降低开关管关闭的功耗，提高带载能力。VD2是稳压调整管，使电压稳定在7.5V同时，由下C4的存在，V2能很快地放掉V3基极的电荷，提高V3的关断速度。由于手头只有1N4148开关管，如果只用一只1N4148，由于大电流下二极管的反冲效应，影响关断速度； 二极管发热，将影响效率，有烧毁的危险，于是四只并联，方解决问题。J2 可接上万用插头和手机插头，方便实用。此电路简单，用面包板即可搭焊。接上电源绿灯点亮，此时电压为7.8V。电流19mA。在输出500mA电流时，仍有6V以上的电压（此时灯不亮），完全达到要求。元件尽最用优质小型元件，电感尽量用体积大的。本电路效率为70％。三极管V3若用内阻更小的高频开关管，效率还可提高。三极管加散热嚣，输出500mA时温度为56℃（室温32℃），长期工作没有问题。

　　在J1、J2间还可加一个卣通开关S1，当用电器的电压较小时跳过升压器，免得空耗电能。整个电路和电池装入一个眼镜盒，开关和插头露在外面。本电源十分好用，在外野营时，手机可连续使用几周，且携带方便。
