用TC4069制作的双声道线路放大器
[09-14 01:28:24] 来源:http://www.88dzw.com 电子制作 阅读:8301次
文章摘要:本人利用数字集成电路TC4069UB(六反相器)、三只普通晶体管制作了一款双声道线路放大器。该集成电路内部有P型、N型两只场效管。若在反相器的输出端与输入端间增添一只负反馈偏置电阻,可将反相器工作点O偏置在线性放大区。两只场效管均_=I=作于放大区。虽然此放大区较窄,线性程度略差。但输入阻抗高,噪声小、功耗低。电压增益高,是一些常见电路无法比拟的。一、工作原理 输入信号经C'R‘加到反相器输入端,R’是反相器输入电阻。经过三级反相器放大后的信号。经V‘射极输出。V’射极电阻值较大,主要提高V‘的输入阻抗。减少对前级反相器的影响。C3除将反相器输出信号耦合到V’的基极外,还将反相器与
用TC4069制作的双声道线路放大器,标签:电子小制作,http://www.88dzw.com本人利用数字集成电路TC4069UB(六反相器)、三只普通晶体管制作了一款双声道线路放大器。该集成电路内部有P型、N型两只场效管。若在反相器的输出端与输入端间增添一只负反馈偏置电阻,可将反相器工作点O偏置在线性放大区。两只场效管均_=I=作于放大区。虽然此放大区较窄,线性程度略差。
但输入阻抗高,噪声小、功耗低。电压增益高,是一些常见电路无法比拟的。
一、工作原理

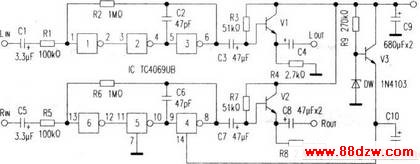

输入信号经C'R‘加到反相器输入端,R’是反相器输入电阻。经过三级反相器放大后的信号。经V‘射极输出。V’射极电阻值较大,主要提高V‘的输入阻抗。减少对前级反相器的影响。C3除将反相器输出信号耦合到V’的基极外,还将反相器与V‘的直流通路隔离。为了使电路稳定工作,除了在三级反相器的输出与输入之间用R2产生负反馈之外,还在末级反相器的输出与输入之间((3)脚与(5)脚间)接C2,使电路对高频信号有更强的负反馈作用。稳压电源由V3、DW、R9组成简单的串联稳压电路。
二、元件选择
元件无特别要求。印制板上最好采用14脚插座,以免焊接时损坏TC4069UB。V1、V2、V3β值应≥50,可用任何型号的NPN型晶体管,L、R声道的元件尽量参数一致。只要元件选取合理,无错,漏焊,无需调试,就可以正常使用。
