自制下水管流水发电机

文章摘要：家庭下水道的水能够流动，必有水压，也就具有获取能量的可能性；但水量少，水轮的转速就不高。我们有这样的经验：把正在出水的软管端口捏住使出水口口径变小。出水就喷得远。下面介绍利用这一原理来提高水轮转速的下水管流水发电机。整个发电装置的结构见图l。将下水管流水用管道一分为二成两个相对的出水口。出水口端部装上喷嘴。喷嘴内孔为锥形最好，如不便加工也可改为图2的形状。水轮直径约Φ100nlm，由12片叶片组成，片间夹角300。其中心轴与电机转轴用联轴器连接。整个水路均采用PVC管材、弯头、三通、直接等。用PVC粘接剂连接构成。水力发电机的水轮有多种形式。这里采用佩尔顿水轮机，也称为冲击式水轮机。就

自制下水管流水发电机,标签：电子小制作,http://www.88dzw.com

　　家庭下水道的水能够流动，必有水压，也就具有获取能量的可能性；但水量少，水轮的转速就不高。我们有这样的经验：把正在出水的软管端口捏住使出水口口径变小。出水就喷得远。下面介绍利用这一原理来提高水轮转速的下水管流水发电机。

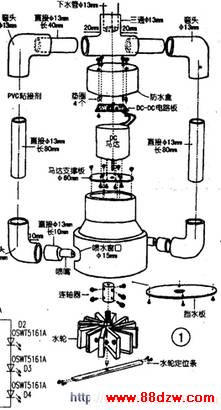

　　整个发电装置的结构见图l。将下水管流水用管道一分为二成两个相对的出水口。出水口端部装上喷嘴。喷嘴内孔为锥形最好，如不便加工也可改为图2的形状。水轮直径约Φ100nlm，由12片叶片组成，片间夹角300。其中心轴与电机转轴用联轴器连接。整个水路均采用PVC管材、弯头、三通、直接等。

　　用PVC粘接剂连接构成。

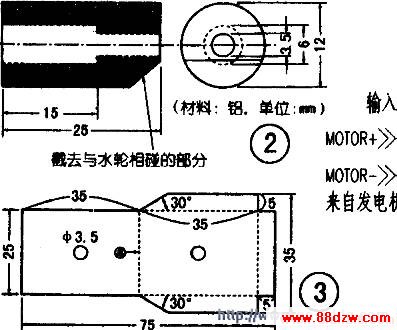

　　水力发电机的水轮有多种形式。这里采用佩尔顿水轮机，也称为冲击式水轮机。就是利用小口径喷嘴喷出的水柱去驱动水轮旋转。经实验，当喷嘴口径为φ3.5mm时，水向上喷出的高度最高。水轮叶片用厚0.8～lmm的铝板按图3尺寸裁剪后。

　　沿边沿虚线折边。再沿虚线a对折成“<”形，夹角30°，共12片，拼成的水轮见图4。

　　图l中间的部分是发电机总成（包括水轮、直流电动机、直流变换电路及外壳等），用铝片夹具固定到两侧的PVC水管上。与水管构成一体。图l中未画出夹具。

　　发电机采用盒式磁带走带机构的直流电动机。其额定电压12V，额定转速5680rpm.电流O.11A，输出O.66W。

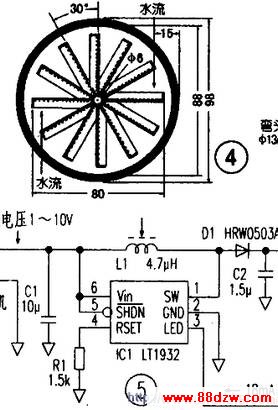

　　当水轮转速达到40rps的程度，就可通过升压电路为多个高亮LED供电。图5是与发电机配合的LED照明电路。采用了DC-DC变换集成电路LTl932，把发电机输出的直流电压升压并稳流，供三个高亮LED发光。图5中电阻R1是LED电流设定电阻。
