　　家居弱电箱中没有无线路由器的电源插座；楼顶没有电源插座，单位无法架设区域无线网络……为了解决上述问题，不少网络设备厂商在产品中引入了 POE(Power Over Ethernet)技术，在POE技术的支持下，电线和信号线可以合并传输，使网络设备的供电和架设变得很方便。其实，只要我们动动手，同样能让网线传输充足的电力，实现电线、信号线合并传输。

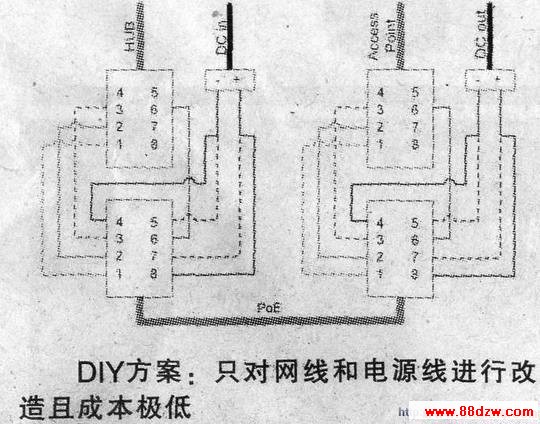

    改造原理

　　要让网线具备POE技术．其实很简单．改造目标主要是8芯网线。一般网线主要由8根芯线组成．在普通百兆网络中实际传输信号只用到了4根芯线．余下的4根芯线主要作为抗干扰屏蔽线使用。因此．可将网络设备的供电线路整合到余下的4根芯线上。当然．对于网络设备供电线路的改造也无需额外费用．只对原有设备的变压器进行改造即可。

　　提示：从电气参数上来说，利用屏蔽线传输电流会造成网络传输信号的电磁干扰．但是由于我们在网线上传输的是低电压电流．因此这种干扰在百兆网络中完全可以忽略．





www.88dzw.com

　　第1步：制作4芯网线要剪4根20cm的网线．用其中的两根网线制作信号线。将这两根网线的两头分别压入水晶头．水晶头线槽的压入线序为1、2、3、6(白橙、橙、自绿、绿)，水晶头的4、5、7、8槽留空，千万不要接入芯线。至此，我们就有了两根4芯网线。

　　第2步：制作电力传输线制作完成POE方案中的网线后．接下来利用剩下的两根网线进行电力线的改造。在这两根20cm长的网线一端制作水晶头。在水晶头线槽中分别压入4、5、7、8(蓝、白蓝、白棕、棕)芯线，另外一头将蓝色芯线和白蓝芯线合并．将棕色芯线与白棕芯线合并。合并的方法较为简单．将两根芯线成麻花状扭紧即可．如果不放心牢固程度．也可进行焊接。

　　提示：电线传输只要正负极两根导线．但网线芯线过细、为了不影响电力传输，只能将两根芯线合并，以提高电力传输效率。

　　第3步：改造变压器无线路由器的变压器主要是将220‘V交流电减压整流后变成适合其使用的9V或12V直流电。通常无线路由器的变压器是直接接入无线路由器的．不过在本方案中要将其剪断(先将变压器的导线拉长．然后在其二分之一处剪断)。

　　在有变压器的一头．将导线剥离．变压器导线主要有两根．一根为正极、一根为负极．剥离后的两根导线要分开．然后将变压器插入插座．使用万用表测量两根导线的正负极．并做标记(通常有色线为正极、黑色线为负极)。测量后的变压器导线与之前制作的电力传输线连接．将正极接在棕色线上．负极接在蓝色线上。

　　第4步：改造电源插头完成变压器端的连接后．接着改造插头端。变压器插头的极性分内正外负和外正内负两种．可通过变压器上的说明找到，接着使用万用表的电阻挡，确定插头内外与什么颜色的线连接。将插头连接已制作好的电力传输线．连接方法和变压器导线的改造一致．将正极接棕色线．负极接蓝色线。

　　第5步：整体串接完成POE网线的改造后．进行实际连接。先将改造后的无线路由器变压器接入1分2接头的双头端．然后将无线路由器供电的插头端插入无线路由器．另一端接入第二个1分2接头的双头端．这样供电部分就连接完毕了。

　　网络传输线部分．把改造后的两根数据线一根接入主信号路由器后再接入1分2接头的双头端．而另一根则接人需要延伸的无线路由器的任意网络接口以及另外一个1分2接头的双头端。最后．用正常的网线将两个1分2接头相连即可完成整个POE网线的改造。

　　使用POE网线可以大大降低网络布设难度、线材架设难度。不过在室外使用POE设备时一定要注意POE接头的防水、防晒、防雷工作，以免发生设备短路或损毁的情况。
