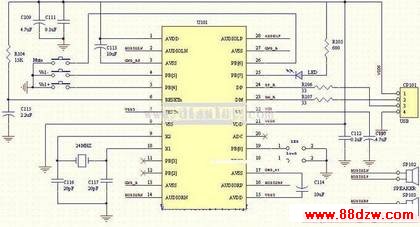

MK909D的USB音箱电路

文章摘要：采用最新的USBDAC芯片，支持USB1.1,USB2.0接口。48K的DA采样，内建立体声D类音频放大器，每声道1W的输出功率，不在有其他USB音箱方案输出功率小的问题。内建64级音量控制，并有记忆功能；支持三种音量调节方式（A）轻触按键；（B）电位器；（C）编码器。支持输出静音功能。外围电路简单：2个10UF，2个4.7UF，1个2.2UF，4个0.1UF以下的电容，4个电阻1个LED，1个24M晶体，由于内建立体声D类音频放大器，输出无需用隔直的大电解电容，成本低。工作指示灯的状态可以选择常亮和闪两种。IC采用SOP28带散热片封装，体积小。

MK909D的USB音箱电路,标签：电子小制作,http://www.88dzw.com

　　采用最新的USBDAC芯片，支持USB1.1,USB2.0接口。

　　48K的DA采样，内建立体声D类音频放大器，每声道1W的输出功率，不在有其他USB音箱方案输出功率小的问题。

　　内建64级音量控制，并有记忆功能；支持三种音量调节方式（A）轻触按键；（B）电位器；（C）编码器。支持输出静音功能。

　　外围电路简单：2个10UF，2个4.7UF，1个2.2UF，4个0.1UF以下的电容，4个电阻1个LED，1个24M晶体，由于内建立体声D类音频放大器，输出无需用隔直的大电解电容，成本低。

　　工作指示灯的状态可以选择常亮和闪两种。

　　IC采用SOP28带散热片封装，体积小。
