利用CP2102做USB转串口电路

[09-14 01:29:23]   来源:http://www.88dzw.com  电子制作   阅读:8885

文章摘要: CP2102是SILbab公司开发的USB转串口芯片,体积小巧,外围可以不需要任何元件即可够成一个最简单的USB-UART方案,通信速率可达1Mbps,很容易把串口产品升级到USB口,CP210最简应用原理图可以精简到不需要任何外围元件就可以构成一个高性能的USB-UART转换器,原理图如下当然如果空间足够的话还是建议加上一些外围元件,比如退耦电容,电源指示等,如下面的图 引出接口GND ,TXD,RXD,RST,5V,3.3V,可以适应不同的电压场合。这个芯片对于没有串口而又需要串口调试的比较本比较方便。

利用CP2102做USB转串口电路,标签:电子小制作,http://www.88dzw.com

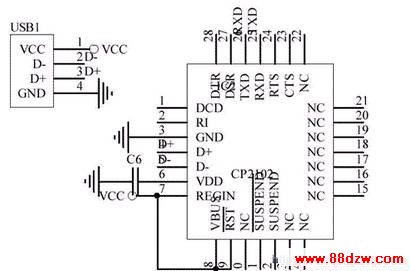

      CP2102是SILbab公司开发的USB转串口芯片,体积小巧,外围可以不需要任何元件即可够成一个最简单的USB-UART方案,通信速率可达1Mbps,很容易把串口产品升级到USB口,CP210最简应用原理图可以精简到不需要任何外围元件就可以构成一个高性能的USB-UART转换器,原理图如下

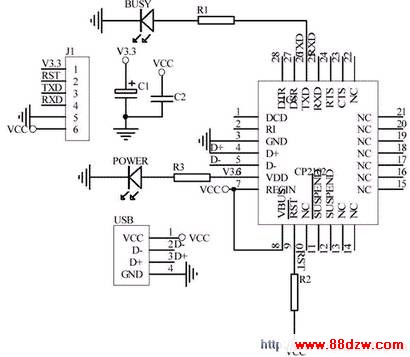

当然如果空间足够的话还是建议加上一些外围元件,比如退耦电容,电源指示等,如下面的图

      引出接口GND ,TXD,RXD,RST,5V,3.3V,可以适应不同的电压场合。这个芯片对于没有串口而又需要串口调试的比较本比较方便。
