电话来电显示器加装自供自充电,标签:电子小制作,http://www.88dzw.com笔者利用现有的电子元器件制作了—种电话来电显示器加装自供自充电源,再也不为换电池而麻烦了。

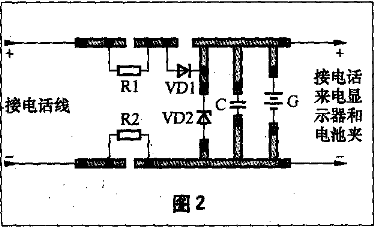

按图1加装之后,安装好的电路板就可装入电话机内,电池盒仓内安装充电电池,正、负极性接市话外线接线盒电源,建议将万用表拨至直流电压挡进行极性确认。将自供自充电源的“+”、“-”两根引线分别焊接在电池盒内仓“+”、“-”通电端上即可。
自供自充电源取之电话线间的直流50V电压经二极管VD1、半波整流、电阻R1及R2限流,从外线电压中取得约3.8V左右直流电压,经VD2稳压后输出电压为3.1V左右。VD1除整流外,根据二极管的特性,正向导通,反向截止,还保证充电电池不向外线电路放电。所有元器件连接好后,把整个电路固定在话机的多余空间中,只要接线无误,一装即成。VD1用1N4007型硅整流二极管;VD2用4.5V~6V、0.25W硅稳压二极管,最常用的是2CW52、2CW51等;R用1/4W碳膜电阻C用CD11-12V电解电容器(1000μF)。
G是选用7号AAA充电电池。电路板根据机内的空间大小确定面积。
如你的电话机安装以上电路后,电池平时处于电压保持状态,充电电流微小,也就是人们所说的浮充电,电池不会发热。且使用寿命5~6年。电池仅在外线维修或摘机停电时向本机供电,确保原有的信息储存。
