太阳能密封式铅酸电池充电器
[09-14 01:30:19] 来源:http://www.88dzw.com 电子制作 阅读:8290次
文章摘要: 密封式铅酸电池内部有很大的能量损耗,这是个严重问题。在某些情况下,在几个星期内没有通过涓流充电电流,就可能引起电池完全失去充电能力。下图的电路可以防止这种情况的发生。2组3V的太阳能电池板分别连接了二极管,当它们不产生电能时被二级管旁路,它们要供电MAX762升压变换器lCl。762是MAX761(1 2V输出)系列的15V输出型,在这里用于将6V提升到1 5V。C1和C2是去藕电容,抑制开关型稳压电源lC产生的高低频杂散干扰成分。采用肖特基二极管D3,能量以磁场的形式存贮在电感L1中。用内部的开关信号将IC1的脚7开路过,所贮存的能量就转换为该电路的1 5V输出。MAX762脚8
太阳能密封式铅酸电池充电器,标签:电子小制作,http://www.88dzw.com 密封式铅酸电池内部有很大的能量损耗,这是个严重问题。在某些情况下,在几个星期内没有通过涓流充电电流,就可能引起电池完全失去充电能力。

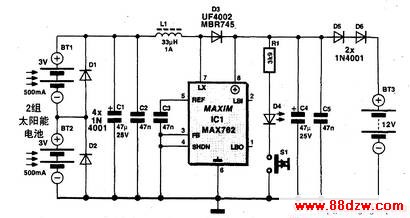

下图的电路可以防止这种情况的发生。2组3V的太阳能电池板分别连接了二极管,当它们不产生电能时被二级管旁路,它们要供电MAX762升压变换器lCl。762是MAX761(1 2V输出)系列的15V输出型,在这里用于将6V提升到1 5V。C1和C2是去藕电容,抑制开关型稳压电源lC产生的高低频杂散干扰成分。采用肖特基二极管D3,能量以磁场的形式存贮在电感L1中。用内部的开关信号将IC1的脚7开路过,所贮存的能量就转换为该电路的1 5V输出。MAX762脚8的V+(sense)输入用去保持输出电压在15V。C4和C5滤波使输出电压的纹波尽可能小。发光二极管D4和按钮开关S1让你去检查是否有15V输出电压oD5和D6将1 5.V电压降到大约13.6V,这是密封铅酸电池通常标定的涓流充电电压。这和IC最大的内部限定的120mA输出电流很好的相配合。
电感L1的大小不很严格,22 μ H或47 μ H都能很好工作。线圈的标定电流不小于1 A。转换频率大约为300kHz。
