　　汽车音响用于家庭，首先要解决电源问题。电源要满足三个要求：一是功率要足够大（可达100多瓦）；二是纹波要小；三是电压要匹配（12V或24V供电）。为防止存储的电台节目和时间信息等记忆资料丢失，还要能提供待机电源；为方便操作，还要能同步（遥控）开启和切断220V交流电源。

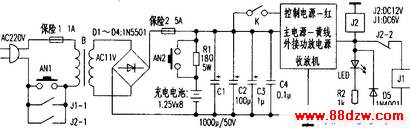

　　根据以上要求，笔者设计制作了一款用于松下CO-R905EW型汽车收放音机的全功能电源。该电源输出12V直流电，为主机提供开机信号和工作电压，同时为镍镉电池组充电。收放机在待机状态下，其外接功率放大器电源控制端没有输出电压，继电器J1、J2不能吸合。其常开触点切断了220V交流供电回路。收放机在待机状态下的电源由电池组提供。收放机接收到开机信号后。其外接功率放大器电源控制端有输出电压，开机瞬间，此电压由电池组提供，约9V；开机后，由变压器提供，约12V。由于开机瞬间外接功放电源控制端的电压（9V）低于J2的吸合电压（12V），而又高于Jl的吸合电压（6V），所以在开机瞬间，儿总是优先于J2吸合的。J1吸合后。其常开触点J1-1闭合，接通220V交流电。

　　收放机由变压器供电。其外接功放电源控制端的电压由9V上升为12V，J2吸合，常闭触点J2-2断开。Jl失电释放；同时J2的常开触点J2-1闭合自保。显然，在Jl和J2的控制下，收放机的待机状态由电池组供电，在开机状态下由变压器供电。具有同步（遥控）开启和切断220V交流电源的功能。为了避免在没有交流电的情况下开机，短时间内耗尽电池组的电能甚至损坏电池组。该电路还设置有电池组保护和220V交流电停电状态开机提示电路。该电路由电阻Rl、R2和LED组成。电阻Rl的作用是限制电池组的充电电流和放电电流。开机时。如果市电正常，则LED指示灯保持常亮；如果没有220V交流电，由于电池组经电阻Rl限流后，仅能提供不足O.5A的开机电流。开机瞬间的电流主要由大容量电容Cl提供，待C1上的电量消耗殆尽时，收放机便会自动关机（CPU中的开机信号不会自动消失），之后电池组继续向C1充电。待电量充足后，又会自动开机……收放机就会随着Cl上电压的变化，不停进行开机-停机-开机的循环，LED指示灯与之同步闪光。电路中ANl的作用是。在电池组损坏或不能正常工作时。手动启动电源电路工作。AN2的作用是，当市电停电或电源插头没有插入电源插座而不能正常开机（LED指示灯闪烁）时，按下该按钮。暂时短路R1，强制电池组向收放机提供足够大的开机电流，待进入正常开机状态后，再关机。节电开关K的作用是长时间（一周以上）不用时。可将开关K切断，使待机电流大大降低。以松下CQ-R905机型为例。K闭合时，待机电流约7.5mA，K断开时。

　　待机电流约1.5mA。由于是在节电状态下，机内记忆的数据资料不会丢失。这台汽车音响电源，最令称道的是它的同步遥控开关交流电源功能。

　　大大方便了使用，再不用担心每次关机时忘记拔电源插头了。
