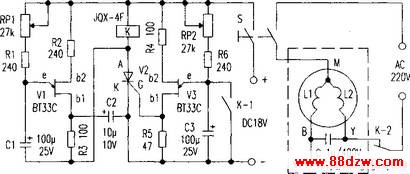

　　附图所示电路可用于洗衣机或需要吸气/排气的风扇电机定时自动换向运转电路。图中虚线框内是电机M的电原理图，C为裂相电容器，用作产生旋转磁场使M转动。Ll、L2是参数完全相同可互为主、副的绕组，通过继电器K的触点转换接线，改变M的转动方向。

　　接通电源开关S后，M得电正转，直流电源（DCl8V）通过电位器RP2、电阻R6向电容C3充电，由单结晶体管V3组成的延时电路开始计时。当C3上的电压达到V3的峰点电压时。V3导通，电阻R5上产生一脉冲电压加到可控硅V2的G极和K极。V2被触发导通，继电器K得电吸合，M的接线改变而反转。此时K的常开触点K一1闭合令C3短接，使V3组成的延时电路停止计时。与此同时因V2导通时正向压降很小（约0.3V），故A点电位接近0V，接通了由单结晶体管V1组成的另一延时电路，直流电源（DCl8V）通过电位器RP]、电阻Rl对电容Cl充电。当Cl上的电压达到V1的峰点电压时，电阻R3上产生一脉冲电压加到V2的A、K极，使V2关断，K失电释放，M接线复原恢复正转。此后电路循环上述过程，实现M自动定时换向。

　　V2选用塑封小型单向可控硅（BTl5l型1A/400V），Cl、C3选用钽电解电容器，调整RPl和RP2的阻值可分别改变M的正转和反转时间（最长约12min），如欲延长正、反转的时间，可根据实际需要增大RPl和RP2的阻值或增大C1和C3的容量。

　　因M的正转和反转时间可分别独立调节且互不影响。所以调节及使用十分方便。
