我在MF-47D万用表上增加新功能

文章摘要：MF-47D型万用表保留了原MF-47型的全部测量功能又增加了红外遥控检测、通路蜂鸣提示、超β晶体管测量新功能。其中红外线遥控检测功能电路制作在一块2.2×1.4cm电路板上。电路见附图。红外遥控检测电路接收部分没有使用一体化微型遥控接收头，而是使用φ3黑色红外接收二极管，体积更小。电路直接使用9V电源，免去了使用一体化微型遥控接收头所须5v供电的麻烦。两只二极管露出在表盘左下方，接收二极管旁标有图形标志。检测红外发射器时，将挡位开关拨到R×10k，发射头垂直对准接收窗口±15度内，按下需检测功能键，工作正常红色发光管闪光。在一定距离内（0～10cm）移动发射器，还可以判断发射器输出功率状态。

我在MF-47D万用表上增加新功能,标签：电子小制作,http://www.88dzw.com

　　MF-47D型万用表保留了原MF-47型的全部测量功能又增加了红外遥控检测、通路蜂鸣提示、超β晶体管测量新功能。

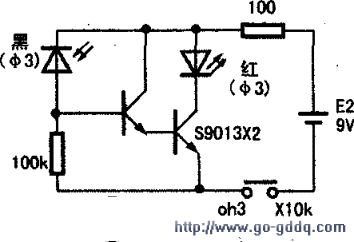

　　其中红外线遥控检测功能电路制作在一块2.2×1.4cm电路板上。电路见附图。红外遥控检测电路接收部分没有使用一体化微型遥控接收头，而是使用φ3黑色红外接收二极管，体积更小。

　　电路直接使用9V电源，免去了使用一体化微型遥控接收头所须5v供电的麻烦。两只二极管露出在表盘左下方，接收二极管旁标有图形标志。

　　检测红外发射器时，将挡位开关拨到R×10k，发射头垂直对准接收窗口±15度内，按下需检测功能键，工作正常红色发光管闪光。在一定距离内（0～10cm）移动发射器，还可以判断发射器输出功率状态。爱好者若照此电路仿制，在万用表壳体上增设一开关即可，线路板可根据表内空间位置适当安置。

　　为一位同行修该型表电阻挡失灵故障。发现电阻挡R×1～R×1k挡电阻烧毁，面目全非。对照厂家随表提供的电路图更换电阻。R×1、R×10、R×100挡电阻分别标注为15kΩ、165kΩ和178kΩ，显然不对。一般万用表×1挡电阻都是10Ω左右。试将R×1挡电阻换成15Ω后，检测正常。那么R×10、×100挡的标注也肯定是错了，应该分别是165Ω和1.78kΩ。更换后证明判断正确。

　　该表随机电路原理图还有一处错误，即原图DCV1、ACV1、Ω各挡与+插孔是不通的，那样电路不能工作，应补画连接线。
