本文介绍的简易充电器可对24V以下的蓄电池进行自动充电,最大充电电流可达2.5A,并具有恒流充电及充满自停功能。

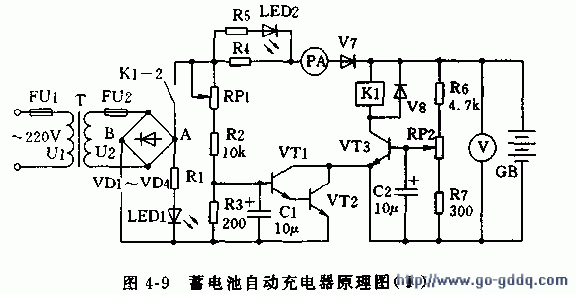

附图为自动充电器电原理图。220V市电经变压器T降压获得次级电压U2,经VD1~VD4格式整流输出直流脉动电压,由正极A点经过继电器常闭触点K1-2、R4、电流表PA、VT1,通过蓄电池GB、VT2至负极B点对GB进行充电,调节RP1的大小,即调节VT1、VT2的基极电位,从而调节VT2的ICb,即充电电流大小。由于蓄电池端电压能反映其充电情况,故以标称电压为12V的蓄电池为例,当电池电压上升到(12/2)*2.5=15V时,VT3饱和导通,K1得电吸合,常闭触点K1-2断开,切断充电回路,充电器停止充电。调节RP2,可设定蓄电池充满自停的上限值。
