　　如何对远处的交流用电器进行工作状态监视，这是广大电工在工作当中经常碰到的问题。下面介绍的交流220V远距离负载监视器，可简便而有效地解决这一难题。

　　工作原理
　　

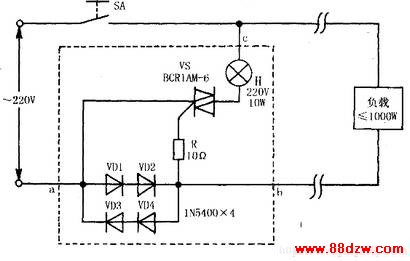

　　监视器电路如上图虚线框内所示，框外电路是为便于说明原理而绘出的被控远距离负载电路图。

　　当电源开关SA合上时负载通电工作，其中负载电流等于流过晶体二极管VD1～VD4的电流。

　　因每个晶体二极管的正向导通压降均为O.7V左右，所以可在a、b两点间产生约1.4V的正、反交替变换的交流电压降。该交流电压通过限流电阻器R触发双向晶闸管VS导通，使被控指示用电灯H通电发光。一旦负载或电力传输线发生断路故障，VD1～VD4上的电压降就会马上消失，VS因无触发电压而在交流电过零时截止，H断电停止发光。根据电灯H的发光与否，便可判断出远距离负载的工作状况。

　　元器件选择
　　
　　VS选用1A、400～600V普通小型塑封双向晶闸管。如MAC97A6、BCR1AM-6、Z0105型等。VD1～VD4选用1 N5400或2CZ系列的硅整流二极管，最高反向工作电压URM可不必考虑，最大整流电流Ipm根据被控负载功率大小来确定。例如按上图所示选用1 N5400型硅整流二极管时，Ipm=3A，则负载最大功率可取1000W（指纯电阻性负载）。

　　H选用220V小瓦数钨丝电灯泡，R选用RTX-1／4W型金属膜电阻器。

　　制作与使用
　　

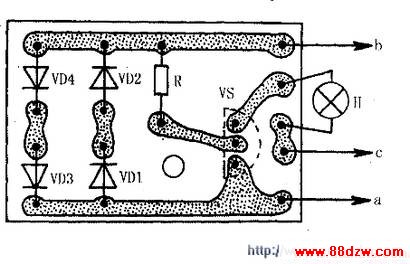

　　 下图为印制电路板接线图，印制：电路板实际尺寸仅40mm×25mm。

　　焊接好的电路板可装入体积合适的绝缘密闭小盒内，盒面板固定指示电灯H的灯座，盒侧面引出a、b、c三根外接电线。也可直接将电路安装在交流220V远距离负载的配电盘上。

　　装配好的220V远负载监视器，只要电路元器件质量有保证，焊接无误，一般不需任何调试便可投入使用。
