自制惠威SWANS G2音箱
[09-14 01:31:24] 来源:http://www.88dzw.com 电子制作 阅读:8351次
文章摘要:笔者在2003年DIY了一对惠威“SS6.5R+SS1Ⅱ”6英寸书架箱,先后调试一年有余。总体感觉听人声还将就凑合,高音始终有一层艨胧感,低频无法满足要求。笔者喜欢听DISCO之类的大动态音乐,对专业音响的高能量、高穿透力回昧不已,那是一种空气都为之振颤的强大低频空间啊。经过左思右想。决定还得用另外一对强悍的音箱来满足对DISCO的热衷追求!通过查寻近10年大口径二分频书架箱的身影,结合目前市面还能采购到的喇叭单元,权衡功率、频响、音色等因素。最终锁定惠威天鹅系列G2型音箱。该音箱低频采用惠威“SS8IIN”,高频采用惠威带式高音“R
自制惠威SWANS G2音箱,标签:电子小制作,http://www.88dzw.com笔者在2003年DIY了一对惠威“SS6.5R+SS1Ⅱ”6英寸书架箱,先后调试一年有余。总体感觉听人声还将就凑合,高音始终有一层艨胧感,低频无法满足要求。笔者喜欢听DISCO之类的大动态音乐,对专业音响的高能量、高穿透力回昧不已,那是一种空气都为之振颤的强大低频空间啊。经过左思右想。决定还得用另外一对强悍的音箱来满足对DISCO的热衷追求!
通过查寻近10年大口径二分频书架箱的身影,结合目前市面还能采购到的喇叭单元,权衡功率、频响、音色等因素。最终锁定惠威天鹅系列G2型音箱。该音箱低频采用惠威“SS8IIN”,高频采用惠威带式高音“RT2C—A”。
接下来就是围绕“SS8IIN”和“R他C—A”这两只单元的参数进行箱体设计与制作了。
“SSSIIN”是一只222mm的大8英寸低音单元,比普通8英寸单元大上一圈。口径低频辐射更好!阻抗8Ω、功率额定60W(最大120W)。谐振频率29Hz.灵敏度90dB。
“RT2C—A”是惠威首创的带式高音技术典范。还入选德国柏林之声扬声器核心单元,频响下限达到1000Hz。号称可以搭配任何低频单元,灵敏度高达93dB。从频响曲线看,10kHz以上有较大的衰减,最终调试时应该考虑作一定的补偿处理。阻抗也是8Ω,这点跟低频单元一致,分频器在阻抗协调上可以不用考虑过多。功率额定30W(最大60W),这比“SS1Il”的15W高多了,该高频单元采用的铝质面板,厚重踏实。
箱体采用倒相式结构。低频单元手册推荐箱体净容积为40L,考虑到体积较大,从箱声密度调试角度以及人声定位来看,最后缩小到27L左右:之前的“SS6.5R+SS1II”
因为体积和单元排列原因。采用的“背倒相”。箱体用27mm的中纤板。
面板挖沉孔,表面贴术皮。倒相管两只箱体镜像排列,与杜希2.1类似。单只箱体重量12kg,在后来的试听中验证了箱体的刚性,板厚确实有板厚的道理。大动态低频震撼时箱体侧板的震动比“SS6.5R+SS1II”这对6英寸箱还轻微。倒相管选用惠威原厂规格。口径80mm长度250mm的成品,因为从箱体体积、单元口径、低频下限等综合考虑,该规格的倒相管最适合需求。
倒相管的口径跟长度是一对矛盾,没有固定的值,它们的组合值才是最后箱体需要的综合值,它们将共同决定整个音箱系统的谐振频率。
装箱完毕。接上功放。试听声音,首先感受到带式高频的清澈度确实无可挑剔,非常具有穿透力。
同时,感觉其高频与听惯的SS1II不同,带式清澈的高频是在一股能量感的护送下展现出来的。相比惠威的Q1高音又有不同。Q1的风格则表现为毫发毕现。带式高音的风。
格要更加硬朗、更加具有能量感与穿透感,DISCO正好需要这样的穿透力,不过高音指向性却太过明显,只有脑袋处于高音喇叭中线时才会有正确的灵敏度体现。稍微偏移一点就立刻感觉声像远离了自己。其次对低频单元的听感很满意。低频下限可以潜很深。其低频动态、厚度、圆润度、丰满度、密度感让我喜出望外。但是目前高频单元与低频单元的频响衔接处于一种各自为政的状态。这显然是分频器的问题,需要从分频器下手来解决。

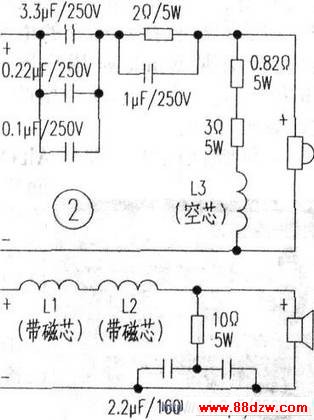

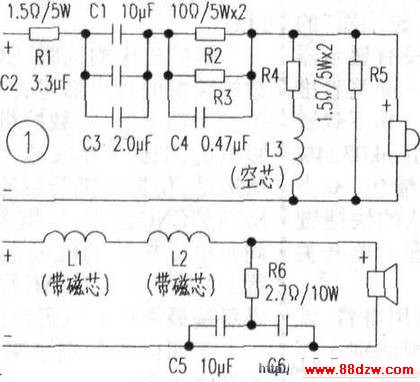

分析原因。因为采用的M1.2套件分频器,其原配低频单元应为F6的6英寸喇叭。查找F6的参数。灵敏度是88dB,SS8IIN是90dB,那么其间就有2dB是多衰减掉的。分频器无说明书。不知分频点在何处,依据分频器实物图画出电路图
