电机单叠绕组的特点 怎样连接成单叠绕组
[10-10 20:42:03] 来源:http://www.88dzw.com 电路学习 阅读:8491次
文章摘要:单叠绕组的特点是:一个线圈的两个边相距近似等于一个极距,两端分别接到相邻的两个换向片上,极对数p>1时串联的线圈数较单波绕组少,并联的支路对数等于极对数。线圈一般安放在电枢槽内,直流电机电枢的橹中分上下两层放置两个不同线圈的边,每个线圈的两端分别接到两个换向片上,而每个换向片上接有不同线圈的两个端头,因此,直流电机电枢的榴数、线圈数和换向片数三者是相等的。按以上分析,单叠绕组的连接及展开图如图所示。单叠绕组的连接规律是1号换向片接1号线圈的首端,与线圈首端相连的线圈边放在1号槽的上层;1号线圈的尾端接2号换向片,与线圈尾端相连的线圈边放在7号槽的下层,1号槽与7号槽相距为一个极距。接着2
电机单叠绕组的特点 怎样连接成单叠绕组,标签:学习园地,http://www.88dzw.com单叠绕组的特点是:一个线圈的两个边相距近似等于一个极距,两端分别接到相邻的两个换向片上,极对数p>1时串联的线圈数较单波绕组少,并联的支路对数等于极对数。
线圈一般安放在电枢槽内,直流电机电枢的橹中分上下两层放置两个不同线圈的边,每个线圈的两端分别接到两个换向片上,而每个换向片上接有不同线圈的两个端头,因此,直流电机电枢的榴数、线圈数和换向片数三者是相等的。

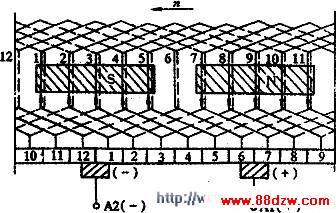

按以上分析,单叠绕组的连接及展开图如图所示。
单叠绕组的连接规律是1号换向片接1号线圈的首端,与线圈首端相连的线圈边放在1号槽的上层;1号线圈的尾端接2号换向片,与线圈尾端相连的线圈边放在7号槽的下层,1号槽与7号槽相距为一个极距。接着2号换向片上还接2号线圈的首端,依此类推,最后一个线圈的尾端又接到1号换向片上,全部线圈连接完毕,刚好组成一个闭合回路。
