电力晶体管的工作状态和普通晶体管的工作状态,标签:学习园地,http://www.88dzw.com就基本工作状态而言,电力晶体管和普通晶体管是一样的,也有三种状态:

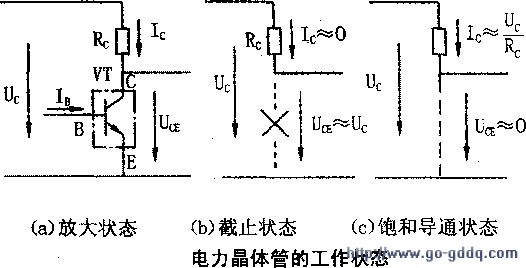

1.放大状态集电极电流的大小由基极电流来决定(图5(a)):
IC=β*Ib式中Ic--集电极电流(A)Ib--基极电流(A)β--电流放大倍数。
GTR两承受的电压为:
UCE=Uc-IcRc式中UCE--GTR的集电极与发射极之间承受的电压,V:
Uc--电源电压(V)Ic--集电极电流(A)Rc--集电极电阻(负载电阻),Ω。
2.截止状态当基极电流等于0时,GTR处于截止状态,如图5(b)所示。这时:
Ic≈0A(只有极小的泄漏电流);UCE≈Uc(C、E间承受电源全电压)。
3.饱和导通状态当IB>Uc/Rc时,GTR处于饱和导通状态,如图5(c)所示。这时:
管压降接近于0V(实际约为2~3V);UCE≈0V集电极电流基本上取决于欧姆定律:
Ic≈Uc÷Rc
