   凡采用I2C总线控制的普及型大屏幕彩色电视机，为了满足大屏幕彩色电视机对图像清晰度及彩色艳丽的要求，视放输出电路采用共射一共基极连接宽频带放大器，使视频放大器的带宽可达6MHz以上。输出基色信号的幅度可达100以上(本机要求不小于90)。

    1 、共射一共基组合宽频带视频放大器

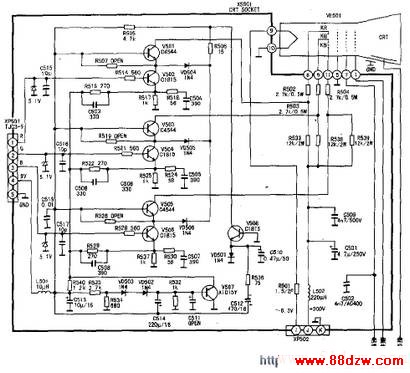

    现以康佳P2592N型机的视放输出电路为例(见图1，所示)，由V502与V501组成R信号的共射、共基极放大器:V503与V504组成G信号的共射、共基极放大器；V505与V506组成B信号的共射、共基极放大器。从N101(TB1240N) 18、19、20脚输出的R, G、B三基色信号，经隔离电阻R301、R302、R303通过接插件XS305到CRT板的XP501的1、2、3脚，分别加到共发射极放大器V502, V504, V506的基极，基极串联电阻R514, R521, R528{均为560Ω)及外部接地的C515, C516, C517(均为10pF)与前端的三只稳压二极管反偏结电容组成低通滤波器(-3dB点频率约为8.8MHz)，用于限制图像中频及高频干抚信号并达到较好的阻抗匹配关系。三基色信号经共射放大级V502, V504, V506放大后，直接藕合到共基极放大器V501, V503, V505,共基极的射极输入阻抗成为共射极的负载。由于共基极的输入阻抗低，比起一般视放级将RC直接接在共射极的集电极，共射极的负载阻抗要小得多，使密勒电容效应大为减小(密勒电容为晶体管集电极输出端与基极间的等效反馈电容CCb)，从而使共射极的上截止频率提高。而共基极放大器，在器件与负载相同的条件下，其上截止频率比共射极高得多，故整个共射一共基电路的上截止频率比单个共射极要高许多。本机视放共射一共基组合放大器上截止频率超过6MHz，总电压增益为35一38dB。由V501集电极输出R信号，经隔离耦合电阻R502加到显像管红枪阴极KR；由V503集电极输出G信号，经R503加到绿枪阴极KG；由V505集电极输出B信号，经R504加到蓝枪阴极KB，分别调制显像管的KR, KG, KB的电子束电流，使屏幕发出红，绿、蓝基色光，空间混色成艳丽的彩色图像。R502, R503, R504为隔离电阻，主要为防止显像管软跳火时损坏视放输出管。

    共发射极放大器具有较高的电压增益但高端频率特性差，因此必须在共发一共基组合视放电路的共发电路中进行高频补偿，用以扩展视放带宽。R518, C504为R信号放大器的高频补偿元件；R524, C505为G信号放大器高频补偿元件；R530, C507为B信号放大器高频补偿元件。在设计中调整与电容串、并联电阻的阻值，可调节放大器幅频特性的补偿段平、直度，以确保不欠补偿也不过补偿。

    2、(亮/暗)白平衡调整

    由于本机心采用了I2C 总线控制的TV主芯片TB1240N，因此(亮/暗)白平衡调整均由维修遥控器按程序调整，视放板上的五只微调电位器已不再需要。为了与目前社会上拥有的多数非总线控制彩电末级视放电路的衔接，特作如下说明:暗白平衡非总线机的调整是调节末级共基输出管V501, V503, V505的集电极静态工作点，调节的方法是从该三个晶体管基极接电位器1端，电位器3端接地，中间点2通过电阻分别接这三只晶体管的射极。当旋动各电位器中间点2, 就能改变三极管的UBEO，与此同时Uco静态电位即作微量变动，在小亮度下使荧屏为白色(或水平白线)。而亮白平衡调整是以红枪为基准，调节绿、蓝两基色的共发放大器负反馈量，改变绿、蓝两基色的共发放大管增益大小，达到高亮度下的荧屏为白色。目前本机型上还保留有此五只电位器的安装孔位及几只电阻的安装孔位，但未安装元件，这正是从非总线到总线控制彩电发展期间的痕迹。也说明总线数码控制机型元器件减少，性能更加可靠。

    本机暗白平衡调整(调整时屏幕显示为:RC, GC, BC), R截止(子地址07),G截止(子地址08), B截止(子地址09),实用调整范围128级( 7bit)，变动TB124ON输出的R、G、B基色信号直流电平，从而使共基极视放输出管集电极静态电位得以调整。
