　　很多年来，发光二极管(LED)广泛的应用于状态显示与点阵显示板。现在，不仅可以选择近期刚刚研发出来的蓝光和白光产品(普遍用于便携设备)，而且也能在已有的绿光、红光和黄光产品中选择。例如，白光LED被认为是彩色显示器的理想背光源。但是，必须注意这些新型LED产品的固有特性，需要为其设计适当的供电电源。本文描述了新、旧类型LED的特性，以及对驱动电源的性能要求。

标准红光、绿光和黄光LED
　　使LED工作的最简单的方式是，用一个电压源通过串接一个电阻与LED相连。只要工作电压(VB)保持恒定，LED就可以发出恒定强度的光(尽管随着环境温度的升高光强会减小)。通过改变串联电阻的阻值能够将光强调节至所需要的强度。
　　对于5mm直径的标准LED，图1给出了其正向导通电压(VF)与正向电流(IF)的函数曲线。 注意LED的正向压降随着正向电流的增大而增加。假定工作于10mA正向电流的绿光LED应该有5V的恒定工作电压，那么串接电阻RV 等于(5V -VF,10mA)/10mA = 300。如数据表中所给出的典型工作条件下的曲线图(图2)所示，其正向导通电压为2V。

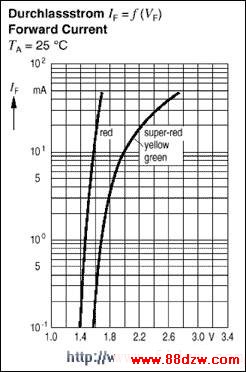

　　图1. 标准红光、绿光和黄光LED具有1.4V至2.6V的正向导通电压范围。当正向电流低于10mA时，正向导通电压仅仅改变几百毫伏。

　　图2. 串联电阻和稳压源提供了简单的LED驱动方式。
　　这类商用二极管采用GaAsP (磷砷化镓)制成。易于控制，并且被绝大多数工程师所熟知，它们具有如下优点：
　　所产生的色彩(发射波长)在正向电流、工作电压以及环境温度变化时保持相当的稳定性。标准绿光LED发射大约565nm的波长，容差仅有25nm。由于色彩差异非常小，在同时并联驱动几个这样的LED时不会出现问题(如图3所示)。正向导通电压的正常变化会使光强产生微弱的差异，但这是次要的。通常可以忽略同一厂商、同一批次的LED之间的差异。
　　正向电流高至大约10mA时，正向电压变化很小。红光LED的变化量大约为200mV，其它色彩大约为400mV (如图1所示)。
　　相比之下，对于低于10mA的正向电流，蓝光和白光LED的正向电压变化更小。可以直接使用便宜的锂电池或三节NiMH电池驱动。

　　图3. 该图给出了同时并联驱动几个红光、黄光或者绿光LED的结构，具有很小的色彩差异或亮度差异。
因此，驱动标准LED的电流消耗非常低。如果LED的驱动电压高于其最大的正向电压，则并不需要升压转换器或者复杂昂贵的电流源。
　　LED甚至可以直接由锂电池或者3节NiMH电池来驱动，只要因电池放电而导致的亮度减弱可以满足该应用的要求即可。
蓝光LED
　　在很长的一段时间内都无法提供发射蓝光的LED。设计工程师仅能采用已有的色彩：红色、绿色和黄色。早期的“蓝光”器件并不是真正的蓝光LED，而是包围有蓝色散射材料的白炽灯。
　　几年前，使用纯净的碳化硅(SIC)材料研制出了第一个“真正的蓝光”LED，但是它们的发光效率非常低。下一代器件使用了氮化镓基料，其发光效率可以达到最初产品的数倍。当前制造蓝光LED的晶体外延材料是氮化铟镓(InGaN)。发射波长的范围为450nm至470nm，氮化铟镓LED可以产生五倍于氮化镓LED的光强。
