如何选择低压差稳压器
[10-10 20:42:03] 来源:http://www.88dzw.com 电路学习 阅读:8404次
文章摘要: 图5 稳定性随输出电流IOUT和负载电容的ESR变化。虽然原则上选择具有合适ESR的合适电容器(要求频率响应曲线在穿过0 dB之前下降得足够快,并且在达到相关极点P2之前向低于0 dB增益方向减小得足够满)非常困难。实际考虑还会增加更多的困难:ESR随着产品型号变化;大批量生产使用的最小电容值需要进行基准测试,包括最小环境温度和最大负载的极端条件。电容器类型的选择也很重要。最合适的电容器是钽电解电容器,尽管具有大容量的钽电解电容器尺寸很大。多层陶瓷电容类型无法为普通的LDO提供足够的电容,但是它们这种稳定的低电容适合于新型LDO。铝电解电容器的尺寸很小,但其ESR在低温时会变差,并且在

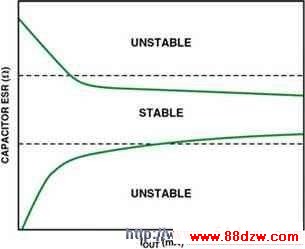

如何选择低压差稳压器,标签:学习园地,http://www.88dzw.com 图5 稳定性随输出电流IOUT和负载电容的ESR变化。
虽然原则上选择具有合适ESR的合适电容器(要求频率响应曲线在穿过0 dB之前下降得足够快,并且在达到相关极点P2之前向低于0 dB增益方向减小得足够满)非常困难。实际考虑还会增加更多的困难:ESR随着产品型号变化;大批量生产使用的最小电容值需要进行基准测试,包括最小环境温度和最大负载的极端条件。电容器类型的选择也很重要。最合适的电容器是钽电解电容器,尽管具有大容量的钽电解电容器尺寸很大。多层陶瓷电容类型无法为普通的LDO提供足够的电容,但是它们这种稳定的低电容适合于新型LDO。铝电解电容器的尺寸很小,但其ESR在低温时会变差,并且在-30 °C以下无法正常工作。
