每个逆变管旁边，为什么都要反并联二极管?

文章摘要：逆变桥中，每个逆变管旁边，都要反并联一个二极管，如图l(a)中之VD7～VDl2所示。它们的作用如下：异步电动机的定子电路是感性电路，其电流的变化将滞后于电压，如图(c)所示。图中：O～t1段：电流i与电压u的方向相反，是绕组的自感电动势(即反电动势)克服电源电压在作功(磁场作功)。这时的电流将通过反并联二极管流向直流回路。tl～t2段：电流i与电压u的方向相同，是电源电压克服绕组的自感电动势在作功(电源作功)。这时的电流是从直流电源通逆变管流向电动机的。如果没有反并联二极管，则因为逆变管只能单方向导通，绕组的磁场无法与电源(变频器中为直流电路)交换能量，电路的工作将发生畸变。

每个逆变管旁边，为什么都要反并联二极管?,标签：学习园地,http://www.88dzw.com

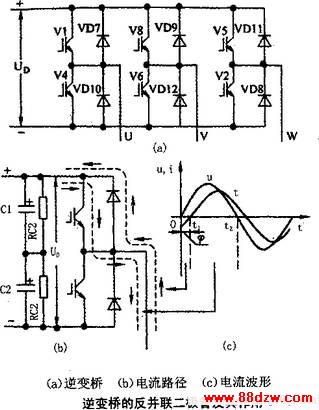

　　逆变桥中，每个逆变管旁边，都要反并联一个二极管，如图l(a)中之VD7～VDl2所示。它们的作用如下：

　　异步电动机的定子电路是感性电路，其电流的变化将滞后于电压，如图(c)所示。图中：

　　O～t1段：电流i与电压u的方向相反，是绕组的自感电动势(即反电动势)克服电源电压在作功(磁场作功)。这时的电流将通过反并联二极管流向直流回路。

　　tl～t2段：电流i与电压u的方向相同，是电源电压克服绕组的自感电动势在作功(电源作功)。这时的电流是从直流电源通逆变管流向电动机的。

　　如果没有反并联二极管，则因为逆变管只能单方向导通，绕组的磁场无法与电源(变频器中为直流电路)交换能量，电路的工作将发生畸变。
